6 Volt Zündschloss-Funktion-gr

6 Volt Licht- und Zündschalter

Anschlüsse am Zünd- Lichtschalter

Die elektrischen Verbindungen vom Zünd- Lichtschalter zu den Verbrauchern.

hier "neuere" Ausführung ohne Anschluss 57 mit den Anschlüssen 30, 58, M /31, 61, 56 und 2x 15/54

...als Beispiel bei einem SR59 Berlin, im Grunde genommen ist es bei jedem IWL- Roller gleich.

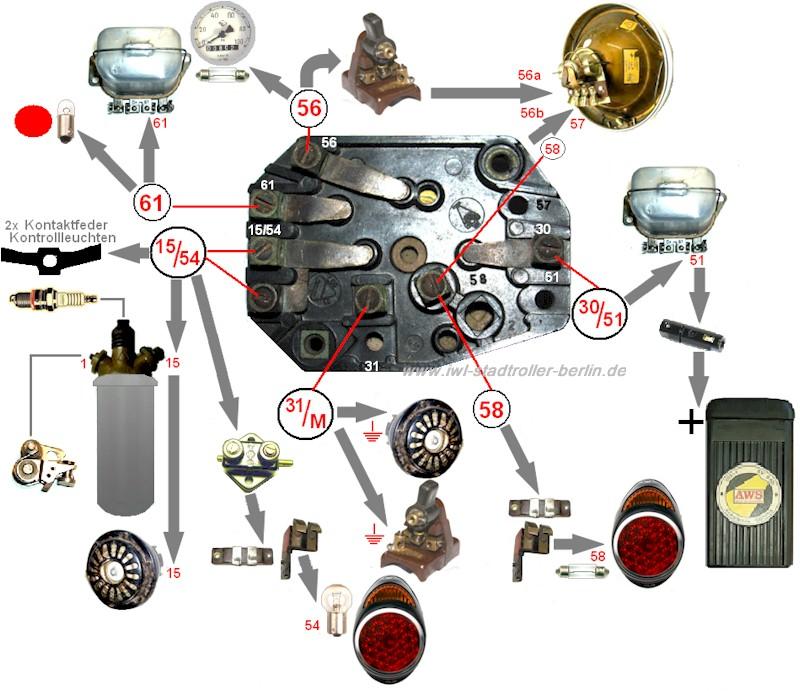

Ausführung ohne Klemme 57

Tabelle zur Schalterstellung-Verbindung und den Verbrauchern
.
Schalterstellung	Verbindung	Verbraucher
0	keine	keine
1	30, 58	Standlicht (Vorn), Schlusslicht
2	30, 15/54	Zündung, Hupe, Kontrollleuchten
3	30, 15/54, 58	Zündung, Hupe, Kontrollleuchten, Standlicht (Vorn), Schlusslicht
4	30, 15/54, 56, 58	Zündung, Hupe, Kontrollleuchten, Standlicht (Vorn), Hauptscheinwerfer und Schlusslicht
5	15/54, 61	Strom direkt von der Lichtmaschine

Hinweis: Eine gute Masseverbindung zu den Verbrauchern nicht vergessen !!

Schaltbilder sind in Farbe unter Tipps zur Elektrik

Quellen: MZ-Schrauber Buch: "Wie helfe ich mir selbst", MZ - Reparaturhandbücher,

Buch „Fachkunde für Kraftfahrzeugschlosser“, IWL-Roller Schaltbilder und Betriebsanleitung , Bilder Bert N.
