Motorroller ohne Haube von rechts |
Motorroller ohne Haube von links |
|
|
|
|
| Der Kolben aus Leichtmetallguß ist mit zwei
Kolbenringen von 2,5 mm Breite versehen. Damit sich die Kolbenringe nicht verdrehen
können, werden sie durch Sicherungsstifte gehalten, da sie sonst am Ringstoß in die
Steuerschlitze einhaken würden. . |
|
|
|
| Kolben - Kolbenbolzen - Sicherungsringe
|
|
|
Der geläppte Kolbenbolzen mit 15
mm Durchmesser hat im Kolben Schiebesitz und wird seitlich durch Drahtsprengringe gesichert.
|
|
|
|
Kolbenringe sind mit
Innensicherung |
|
|
|

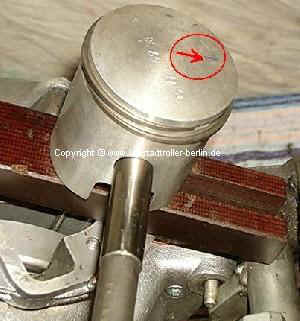

| Einsetzen des 15 mm Kolbenbolzen (Pfeil in
Richtung Auslaß-fenster) |
|
|
|
| Nur neue Sicherungsringe verwenden |
|
