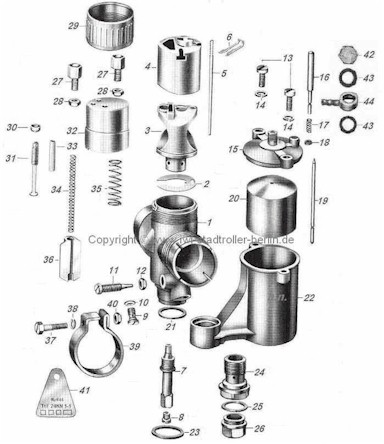

Bild-Nr. |
Ersatzteil-Nr. |
Benennung |
Anzahl |
Bemerk. |
|
24 KN 1-1 |
Vergaser vollständig |
1 |
|
1 |
2489 |
Vergasergehäuse vormontiert |
1 |
|
2 |
2371 |
Dichtung |
1-2 |
|
3 |
2490 |
Einsatzstück vollst. |
1 |
|
4 |
2376 |
Hohlschieber (Rundschieber) Nr.40, im oberen
Bereich mit
40 gekennzeichnet |
1 |
|
5 |
2430 |
Teillastnadel (Nr.3 eingeschlagen
// Durchm. 2,5 mm) |
1 |
3 Kerbe v.O. |
6 |
2377 |
Klemmbügel |
1 |
|
7 |
2057 |
Nadeldüse |
1 |
67´er |
8 |
1091 |
Hauptdüse |
1 |
90´er |
9 |
2045 |
Leerlaufdüse |
1 |
45´er |
10 |
0050 |
Dichtring |
1 |
|
11 |
0013 |
Regulierschraube (2,5- 3 Umdreh. offen) |
1 |
|
12 |
0002 |
Sechskantmutter |
|
|
13 |
|
Zylinderschraube AM 5x15 |
2 |
DIN 84 |
14 |
|
Federring B 5 |
2 |
DIN 127 |
15 |
2268 |
Schwimmergehäusedeckel |
1 |
|
16 |
2269 |
Tupfer |
1 |
|
17 |
0074 |
Druckfeder |
1 |
|
18 |
|
Sicherungsscheibe 2,3 |
1 |
DIN 6799 |
19 |
2382 |
Schwimmernadel |
1 |
|
20 |
2259 |
Schwimmer (Gewicht 10,6g) |
1 |
|
21 |
0051 |
Dichtring |
1 |
|
22 |
2266 |
Schwimmergehäuse |
1 |
|
23 |
0052 |
Dichtring |
1 |
|
24 |
2047 |
Hohlschraube |
1 |
|
25 |
0054 |
Dichtring |
1 |
|
26 |
0053 |
Verschlussschraube |
1 |
|
27 |
2374 |
Seilzugstellschraube |
2 |
|
28 |
0002 |
Sechskantmutter |
2 |
|
29 |
2256 |
Verschraubung |
1 |
|
30 |
0002 |
Sechskantmutter |
1 |
|
31 |
2375 |
Anschlagbolzen |
1 |
|
32 |
2373 |
Schiebergehäusekappe (Vergasergehäusekappe) |
1 |
|
33 |
2378 |
Führungshülse |
1 |
|
34 |
0110 |
Druckfeder für Luftschieber |
1 |
|
35 |
0081 |
Druckfeder |
1 |
|
36 |
2379 |
Luftschieber |
1 |
|
37 |
|
Sechskantschraube M 6x50 |
1 |
DIN 931 |
38 |
|
Federring B 6 |
1 |
DIN 127 |
39 |
0122 |
Klemmring |
1 |
|
40 |
|
Sechskantmutter M 6 |
1 |
DIN 934 |
41 |
|
Geräteschild |
11 |
|
ohne Bild |
2872 |
Schutzkappe für Tupfer (Gummi) |
1 |
|
42 |
2048 |
Verschlussmutter |
1 |
|
43 |
0056 |
Dichtring |
2 |
|
44 |
2067 |
Schwenkschlauchnippel |
1 |
|
|
|
1 kein Ersatzteil, für evtl. Reklamationen
erforderlich |
|
|
Beachte: |
- |
die
Zerstäuber Düse Bild gab es noch nicht beim
24 KN 1-1 |
1 |
|
|
Stand 4/1961 |
