| Bild-Nr. |
Ersatzteil-Nr. |
Bezeichnung |
Anzahl |
Bemerkung |
| |
24 KN 1-3 |

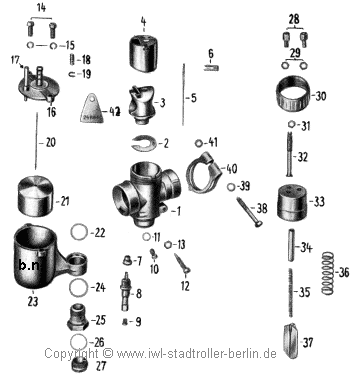

Vergaser mit Zweihebel-Rundschieber und Nadelführung |
1 |
|
| 1 |
2489 |
Vergasergehäuse vormontiert |
1 |
|
| 2 |
2371 |
Dichtung |
1-2 |
|
| 3 |
2490 |
Einsatzstück vollst. |
1 |
|
| 4 |
2376 |
Hohlschieber (Rundschieber) |
1 |
|
| 5 |
2430 |
Teillastnadel |
1 |
|
| 6 |
2377 |
Klemmbügel |
1 |
|
| 7 |
2418 |
Zerstäuber |
1 |
|
| 8 |
2057 |
Nadeldüse (67) |
1 |
|
| 9 |
1091 |
Hauptdüse (95) |
1 |
|
| 10 |
2045 |
Leerlaufdüse (40) |
1 |
|
| 11 |
0050 |
Dichtring |
1 |
|
| 12 |
0013 |
Regulierschraube
| ( Leerlaufluftschraube 2,5 Umdrehungen,offen ) |
|
1 |
|
| 13 |
0002 |
Sechskantmutter |
|
|
| 14 |
|
Zylinderschraube AM 5x15 |
2 |
TGL 0-84 |
| 15 |
|
Federring B 5 |
2 |
TGL 7403 |
| 16 |
2268 |
Schwimmergehäusedeckel |
1 |
|
| 17 |
2269 |
Tupfer |
1 |
|
| 18 |
0074 |
Druckfeder |
1 |
|
| 19 |
|
Sicherungsscheibe 2,3 |
1 |
DIN 6799 |
| 20 |
2382 |
Schwimmernadel |
1 |
|
| 21 |
2259 |
Schwimmer |
1 |
|
| 22 |
0051 |
Dichtring |
1 |
|
| 23 |
2266 |
Schwimmergehäuse |
1 |
|
| 24 |
0052 |
Dichtring |
1 |
|
| 25 |
2047 |
Hohlschraube |
1 |
|
| 26 |
0054 |
Dichtring |
1 |
|
| 27 |
0053 |
Verschlußschraube |
1 |
|
| 28 |
2374 |
Seilzugstellschraube |
2 |
|
| 29 |
0002 |
Sechskantmutter |
2 |
|
| 30 |
2256 |
Verschraubung |
1 |
|
| 31 |
0002 |
Sechskantmutter |
1 |
|
| 32 |
2375 |
Anschlagbolzen |
1 |
|
| 33 |
2373 |
Schiebergehäusekappe (Vergasergehäusekappe) |
1 |
|
| 34 |
2378 |
Führungshülse |
1 |
|
| 35 |
0110 |
Druckfeder für Luftschieber |
1 |
|
| 36 |
0081 |
Druckfeder |
1 |
|
| 37 |
2379 |
Luftschieber |
1 |
|
| 38 |
|
Sechskantschraube M 6x50 |
1 |
DIN 931 |
| 39 |
|
Federring B 6 |
1 |
DIN 127 |
| 40 |
0122 |
Klemmring |
1 |
|
| 41 |
|
Sechskantmutter M 6 |
1 |
DIN 934 |
| 42 |
|
Geräteschild |
11 |
|
| |
2872 |
Schutzkappe für Tupfer (Gummi) |
1 |
|
| |
|
1 kein Ersatzteil, für evtl. Reklamationen erforderlich |
|
|
