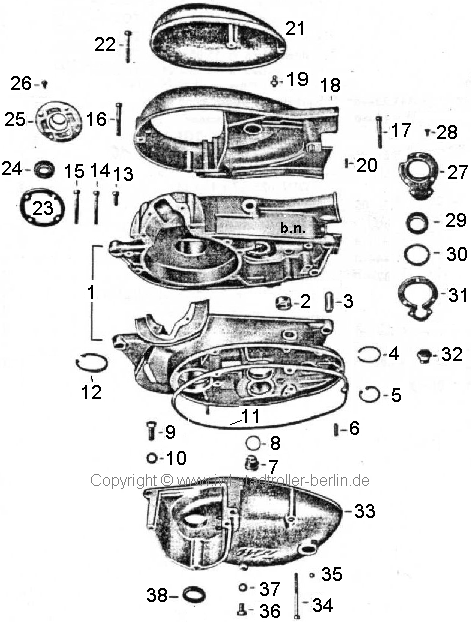

| Bild-Nr. |
Ersatzteil-Nr. |
Bezeichnung |
Anzahl |
Bemerkung |
| 1 |
11-84131-0 |
Gehäusehälften vollst. |
1 |
. |
| 2 |
11-84117-0 |
Büchse für Vorgelegewelle |
1 |
. |
| 3 |
05-841.02-0 |
Paßhülse für Gehäuse |
2 |
. |
| 4 |
3-00.-041-04 |
Sprengring für Kupplungswelle |
1 |
. |
| 5 |
. |
Sicherungsring für Vorgelegewelle 32x1,2 |
1 |
DIN 472 (TGL 0-472) |
| 6 |
. |
Zylinderstift 6 m 6x20 |
2 |
DIN 07 (TGL 0-79 |
| 7 |
02-845.29-0 |
Ölablaßschraube für Magnetfilter |
1 |
. |
| 8 |
. |
Dichtung C 18x22 für Ölablaßschraube |
1 |
DIN 7603(TGL 0-7603) |
| 9 |
. |
Sechskantschraube M 8x25 (Gebläsebefestigung) |
2 |
TGL 0-931-5 D |
| 10 |
. |
Federscheibe B 8 (Gebläsebefestigung) |
2 |
DIN 137 |
| 11 |
11-841.19-0 |
Dichtung zum Kupplungsdeckel ( Konsoldeckel ) |
1 |
. |
| 12 |
. |
Sicherungsring 47x1,75 |
1 |
DIN 472 |
| 13 |
. |
Zylinderschraube für Gehäuse BM 6x20 |
6 |
TGL 0-84-5 S |
| 14 |
. |
Zylinderschraube für Gehäuse CM 6x50 |
7 |
TGL 0-84-5 S |
| 15 |
. |
Zylinderschraube für Gehäuse CM 6x65 |
1 |
TGL 0-84-5 S |
| 16 |
. |
Zylinderschraube CM 6x50 |
1 |
TGL 0-84 |
| 17 |
. |
Zylinderschraube CM 6x60 |
1 |
TGL -5 S |
| 18 |
11-841.34-0 |
Lichtmaschinendeckel |
1 |
. |
| 19 |
. |
Druckschmierkopf AM 6 |
1 |
DIN 3403 |
| 20 |
. |
Steckkerbstift 4x12 |
1 |
TGL 0-1474 |
| 21 |
11-841.36-0 |
Abschlußkappe für Lichtmaschinendeckel |
1 |
Kokillenguß |
| . |
11-841.46-0 |
Abschlußkappe für Lichtmaschinendeckel |
1 |
Druckguß |
| 22 |
. |
Zylinderschraube CM 6x50 |
1 |
TGL 0-84-5 S |
| 23 |
11-841.45-0 |
Dichtung zur Dichtkappe |
1 |
. |
| 24 |
. |
Radialdichtring A 17x30x7 |
1 |
DIN 6504 |
| 25 |
11-841.44-0 |
Dichtkappe |
1 |
. |
| 26 |
. |
Senkschraube M 5x15 |
4 |
TGL 0-63-5 S |
| 27 |
11-841.26-0 |
Verschlußblech |
1 |
. |
| 28 |
. |
Senkschraube M 4x10 |
5 |
DIN 63 |
| 29 |
. |
Radialdichtring A 25x35x7 |
1 |
DIN 6504 |
| 30 |
1-00.72-04 |
Ausgleichscheibe |
|
n. Bed. |
| 31 |
11-841.27-0 |
Dichtung für Verschlußblech |
1 |
. |
| 32 |
. |
Verschlußschraube AM 14x1,5 |
1 |
DIN 7604 |
| 33 |
11-841.42-0 |
Kupplungsdeckel ( Konsoldeckel ) |
1 |
. |
| 34 |
. |
Sechskantrschraube M 6x70 |
2 |
TGL 0-931-5 D |
| 35 |
. |
Dichtring C 6x10 |
2 |
DIN 7603 |
| 36 |
. |
Sechskantschraube für Ölstandskontrolle M 8x12 |
1 |
DIN 933-5 S (TGL 0-933-5 S) |
| 37 |
. |
Dichtring C 8x14 |
1 |
DIN 7603 |
| 38 |
. |
Radialdichtring A 25x35x7 |
1 |
DIN 6504 |
