Entfernen der Wellen
und Kugellager |
|
Zum Entfernen der Kugellager die
Gehäusehälfte auf etwa 100 °C erwärmen. |
Dadurch ist leichte Demontage, ohne den Lagersitze zu beschädigen! |
|
Die Reihenfolge bei der
Demontage des Getriebes kann unterschiedlich sein. |
|
Tipp: |
Bei der Demontage möglichst
viele Bilder und vom Vorteil ist dabei das "festhalten" von Abmessungen. |
|
Getriebeausbau |
|
|

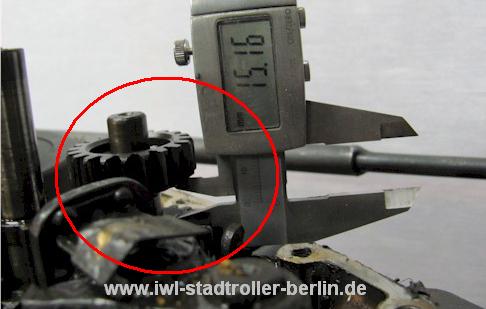

...wie hier einen Zahnradabstand |
|
|

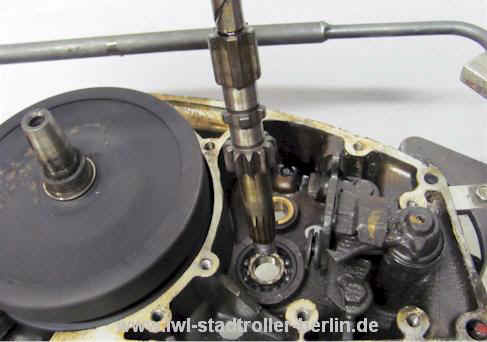

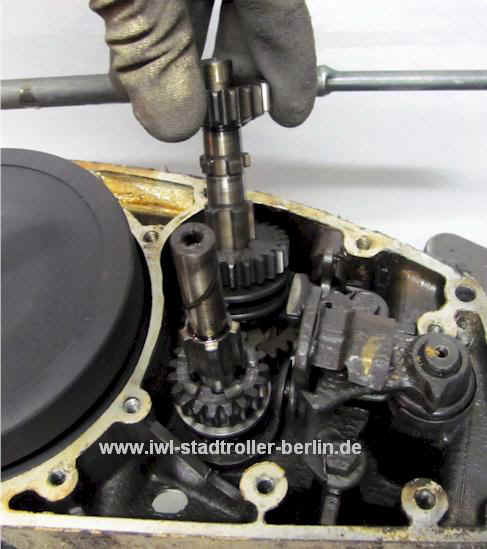

Vorgelege- und Kupplungswelle von
außen nach innen durchklopfen. |
(Bild zeigt einen SR56
Wiesel-Motor) |
|
|

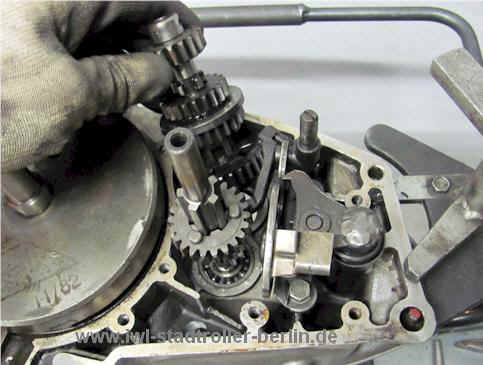

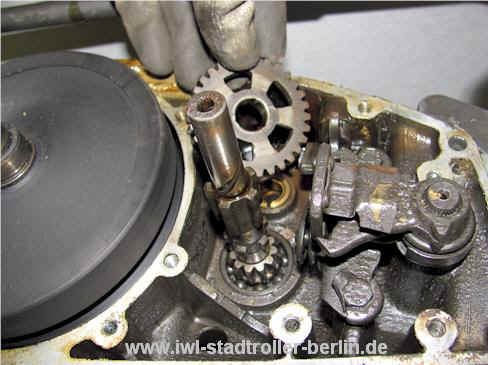

Schaltradpaar für II. und IV.
Gang von der Kupplungswellen abnehmen. |
(Bild zeigt einen SR56
Wiesel-Motor) |
|
|

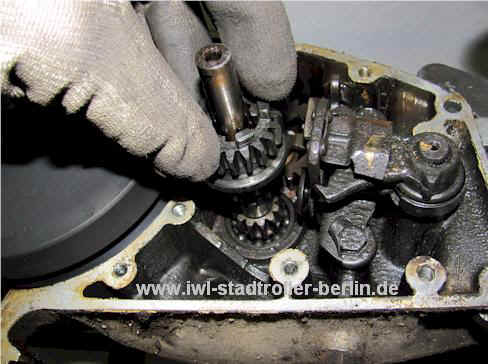

Zahnrad für den I.Gang
entnehmen. |
(Bild zeigt einen SR56
Wiesel-Motor) |
|
|
Kupplungswellen entnehmen. |
(Bild zeigt einen SR56
Wiesel-Motor) |
|
|

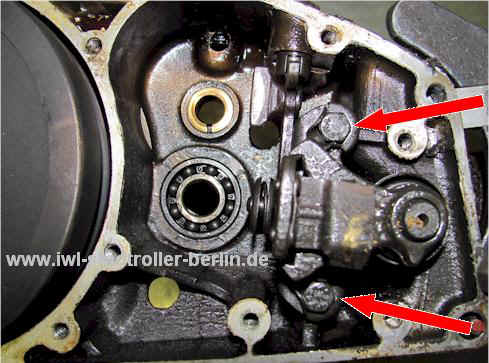

Aufbiegen der Sicherungsbleche
und abschrauben vom Halteblech für Segmenthebel. |
(Bild zeigt einen SR56
Wiesel-Motor) |
|
|

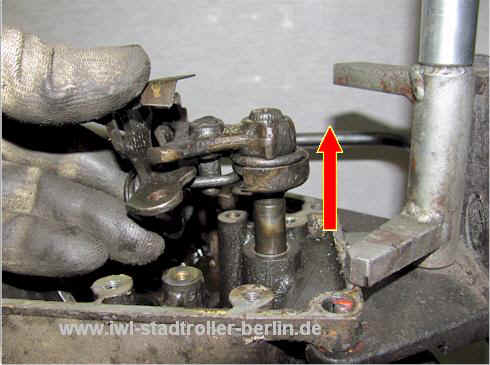

Abnehmen vom kompletten
Segmenthebel und der vollständigen Schaltwelle. |
(Bild zeigt einen SR56
Wiesel-Motor) |
|
|
Das III Ganggetriebe wird mit
Hilfe einer 8 mm Ø Stahlugel + Schaltstein und Segmenthebel geschaltet. |
(Bild zeigt einen SR56
Wiesel-Motor) |
|
|

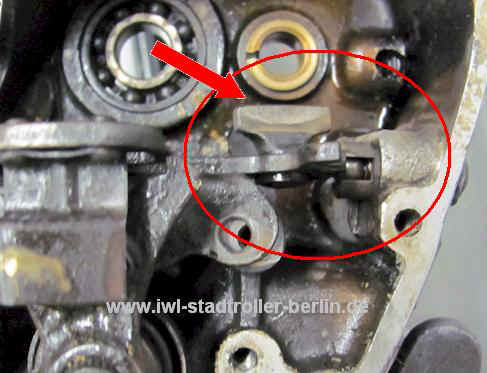

Der Schaltstein im III
Ganggetriebe. |
(Bild zeigt einen SR56
Wiesel-Motor) |
|

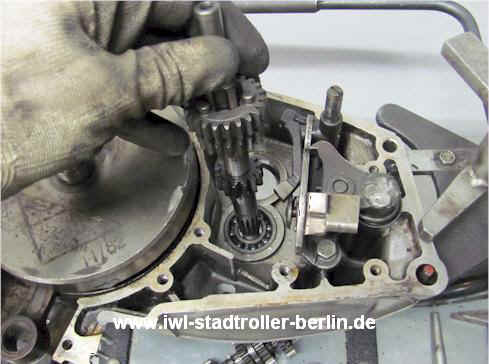

Das IV Ganggetriebe in einem
Troll-Motor ausbauen. |
|
|
|
|
|
|

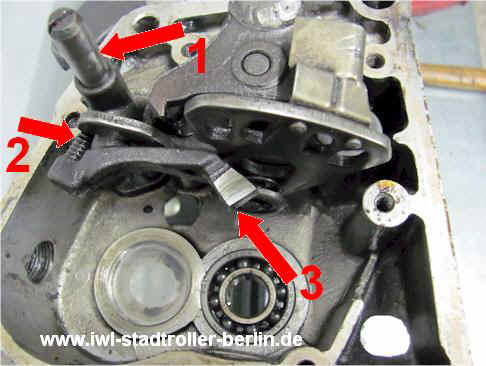

Das IV Ganggetriebe 1
Schaltarretierachse ; |
2 Druckfeder
für die 6,5 mm Ø Stahlugel der Schaltklaue ; 3 Schaltklaue |
(Dies ist im SR59 Berlin
Motor baugleich) |
|
|

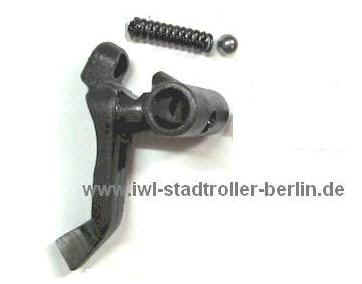

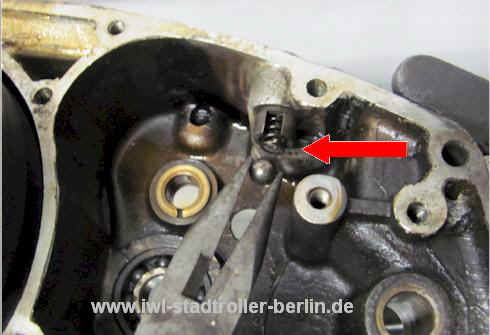

Schaltklaue -Druckfeder-Stahlugel
6,5 mm Ø |
|
|

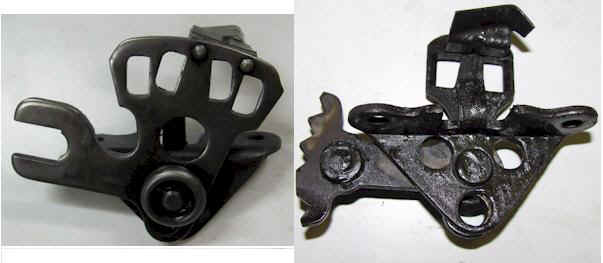

Segmenthebel
links IV Ganggetriebe rechts III Ganggetriebe |
|
|

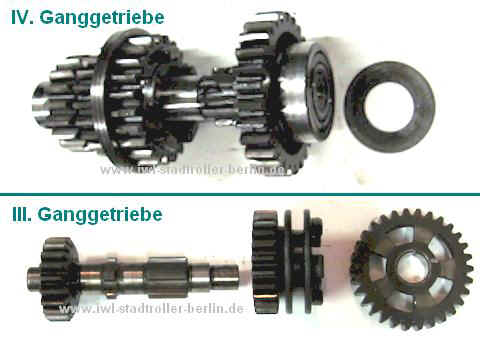

...oft bleibt bei der Demontage
der Vorlegewelle vom IV. Ganggetriebe das Kugellager auf der Welle, |
die Vorlegewelle vom III.
Ganggetriebe ist in einer Buchse gelagert. |
|
|
Lagerausbau |
|
Lager für Kupplungs- und
Vorgelegewelle von innen nach außen durchklopfen. |
Nicht vergessen zum Entfernen
der Kugellager die Gehäusehälfte auf etwa 100 °C
erwärmen. |
|

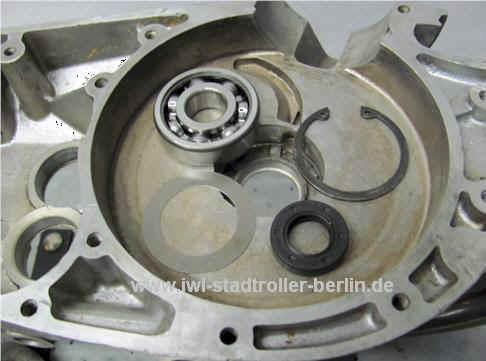

Bei den Kurbelwellenlagern
ist zu beachten, dass zwischen beiden Lagern ein Seegerring sitzt. |
Zuerst das äußere Lager, vom Gehäuseinneren
her, mit einem Dorn durchklopfen. |
Beachte |
Bei de IWL Motoren gibt es einen
unterschiedlichen Aufbau bei der Kurbelwellenlagerung, |
schau bitte vorher im
Ersatzteilekatalog nach den genauen Aufbau. |
|
|
(Bild zeigt SR 59
Berlin Motor) |
|

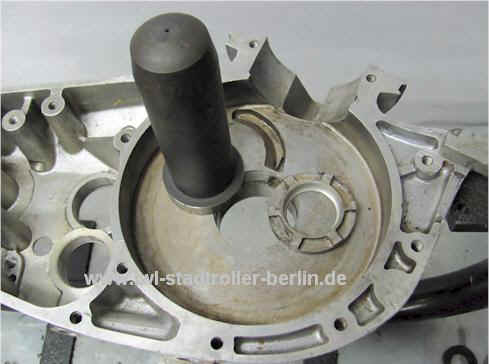

Sprengring mit der Spitzzange
herausnehmen und das innere Lager - |
zusammen mit dem Dichtring -mit
Schlagdorn 11-MW 7-4 nach innen durchschlagen |
|
|
(Bild zeigt SR 59
Berlin Motor) |
|
|

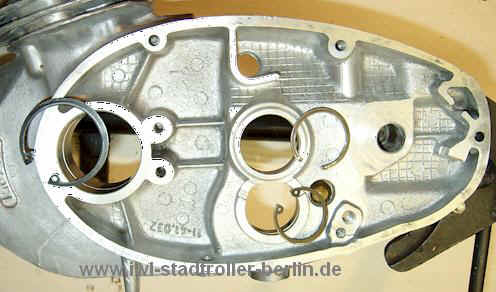

An den
angewärmten Gehäusehälften die Kullager mit Schlagdorn ebenfalls von außen nach innen
durchschlagen. |
(Bild zeigt SR 59
Berlin Motor mit Sprengringe) |
|

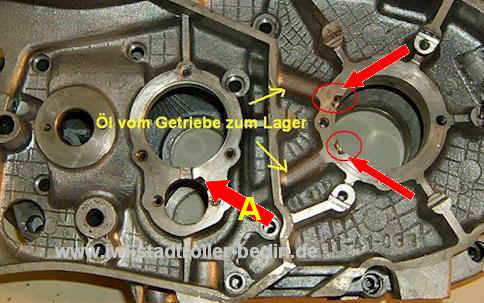

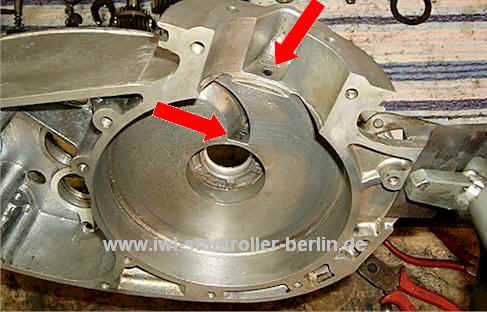

Die Zu- und Rücklaufbohrung für
die Schmierung der Kurbelwellenlager |
sind von alten
Schmiermittelresten zu säubern und durchzublasen. |
|
|
(Bild zeigt SR 59
Berlin Motor ) |
|
|
(Bild zeigt Troll 1-
Motor ) |
|
...auch die Schmierung der
Buchse (A) von alten Schmiermittelresten säubern. |
|
Text und Bilder: Bert N. |
