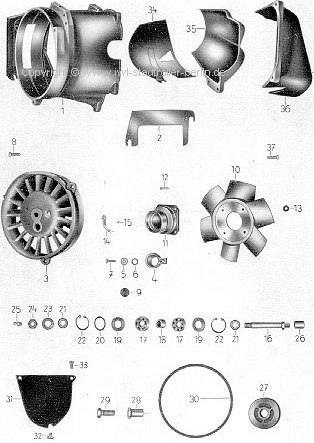

| Gruppe - Motor Tafel 26 - Gebläse |
|
||||||
Bild-Nr. |
Ersatzteil-Nr. |
Benennung |
Anzahl |
Bemerk. |
||
| 1 | 11-848.01-0 | Gebläsegehäuse | 1 | |||
| Sechskantschraube M 8x28 | 2 | DIN 931 - 5 D | ||||
| Federscheibe B 8 | 2 | DIN 137 | ||||
| 2 | 11-848.30-0 | Spannstück | n. Bed. | |||
| 3 | 11-848.02-0 | Luftleitring | 1 | |||
| 4 | 11-848.20-0 | Kontaktring mit Kontaktblech vollständig | 1 | |||
| 5 | 1-00.88-05 | Unterlegscheibe | 1 | |||
| 6 | 11-848.24-0 | Isolierscheibe | 1 | |||
| 7 | Zylinderschraube M 4x18 | 1 | DIN 84 - 5 S | |||
| 8 | Zylinderschraube für Luftleitring M 6x20 | 3 | DIN 84 - 5 S | |||
| 9 | 02-848.71-0 | Verschlußpfropfen für Schauloch | 1 | |||
| 10 | 11-848.33-0 | Gebläselaufrad | 1 | |||
| 11 | 11-848.38-0 | Laufradkörper | 1 | |||
| 12 | Halbrundniet 4x15 | 4 | DIN 660 | |||
| 13 | 1-00.75-04 | Nietscheibe | 4 | |||
| 14 | 11-848.25-0 | Kontaktfeder mit Fliehgewicht | 1 | |||
| 15 | Halbrundniet 3x5 | 1 | DIN 660 | |||
| 16 | 11-848.17-0 | Achse | 1 | |||
| 17 | Rillenlager 6201 12x32x10 | 2 | DIN 625 | |||
| 18 | 11-848.18-0 | Distanzbüchse | 1 | |||
| 19 | 18-00.63-05 | Spritzscheibe | 2 | |||
| 20 | 1-00.41-05 | Ausgleichscheibe | n. Bed. | |||
| 21 | 01-848.68-0 | Distanzring | 2 | |||
| 22 | Sicherungsring 32x1,2 | 2 | DIN 472 | |||
| 23 | Federscheibe B 12 | 1 | DIN 137 | |||
| 24 | Flache Sechskantmutter M 12x1,5 | 1 | DIN 936 | |||
| 25 | Kugelwulstschmierkopf AM 6 | 1 | DIN 3403 | |||
| 26 | 11-848.19-0 | Gummihülse | 1 | |||
| 27 | 11-848.37-0 | Antriebsscheibe | 1 | |||
| 28 | 01-848.80-0 | Hülsenmutter | 1 | |||
| 7-00.04-05 | Dichtring | 1 | ||||
| 29 | Sechskantschraube M 12x1,5x30 | 1 | DIN 961 | |||
| 30 | Keilriemen 8x475 | 1 | DIN 2215 | |||
| 31 | 01-848.84-0 | Abdeckblech | 1 | |||
| 32 | 01-848.224-0 | Ansatzschraube | 1 | |||
| 33 | Zylinderschraube M 6x12 | 2 | DIN 84 - 5 S | |||
| 34 | 11-848.03-0 | Inneres Abdeckblech vollständig | 1 | |||
| 35 | 11-848.29-0 | Abdeckkappe unten | 1 | |||
| 36 | 11-848.28-0 | Abdeckkappe oben | 1 | |||
| 37 | Zylinderschraube M 6x20 | 4 | DIN 84 - 5 S | |||
|
