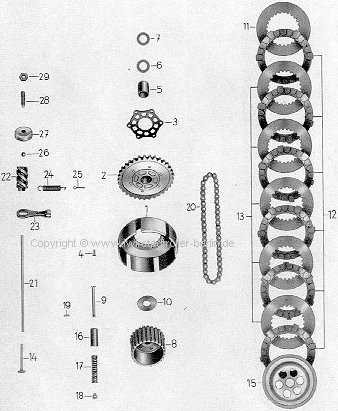

| Gruppe - Motor Tafel 24 - Kupplung |
|
||||||
Bild-Nr. |
Ersatzteil-Nr. |
Benennung |
Anzahl |
Bemerk. |
||
| 1 | 11-846.01-0 | Kupplungstrommel | 1 |
|||
| 2 | 01-844.08-0 | Kupplungskettenrad | 1 | |||
| 3 | 01-844.09-0 | Mitnehmer für Kickstarter | 1 | |||
| 4 | Senkniete dazu 4x12 | 6 | DIN 661 | |||
| 5 | 01-846.01-0 | Laufbüchse zum Kupplungskettenrad | 1 | |||
| 6 | 1-00.50-04 | Anlaufscheibe | 1 | |||
| 7 | 1-00.74-04 | Ausgleichscheibe | n. Bed. | |||
| 8 | 11-846.02-1 | Innerer Mitnehmer | 1 | bis Motor- Nr.____ |
||
| 11-846.02-0 | Innerer Mitnehmer | 1 | bis Motor- Nr.____ |
|||
| 9 | 11-846.09-0 | Federbolzen | 6 | |||
| 10 | 1-00.49-04 | Zwischenscheibe | 1 | entfällt ab Motor-Nr. | ||
| 11 | 01-846.07-0 | Haltelamelle für Mitnehmer | 1 | |||
| 12 | 01-846.59-0 | Reibbelag - Kupplungs-Scheibe | 6 | DIN 73462 | ||
| 13 | 60-07.10-04 | Kupplungslamelle für Mitnehmer | 5 | |||
| 14 | 01-846.06-0 | Drucknagel | 1 | |||
| 15 | 01-846.62-0 | Federteller vollständig | 1 | |||
| 16 | 01-846.63-0 | Druckfederkappe | 6 | |||
| 17 | 01-846.64-0 | Druckfeder | 6 | |||
| 18 | 11-846.10-0 | Stütznippel | 6 | |||
| 19 | 11-846.11-0 | Bolzen zur Federabstützung | 6 | |||
| 20 | 01-847.17-0 | Endlose Hülsenkette 44 Glieder | 1 | |||
| 21 | 11-846.03-0 | Druckstange für Kupplung | 1 | |||
| 22 | 01-846.66-0 | Druckspindel | 1 | |||
| 23 | 01-846.67-0 | Hebel zur Druckspindel | 1 | |||
| 24 | 122433-0 | Zugfeder zum Kupplungshebel | 1 | |||
| 25 | Splint dazu 3x15 | 1 | DIN 94 | |||
| 26 | Kugel für Druckstange Dmr. 6,35 | 1 | DIN 5401 | |||
| 27 | 01-846.15-0 | Abdeckkappe zur Kupplungsbetätigung | 1 | |||
| 28 | Gewindestift m. Zapfen M 8x30 Zapfen gehärtet | 1 | DIN 417-5 S | |||
| 29 | Sechskantmutter M 8 | 1 | DIN 934 | |||
|
