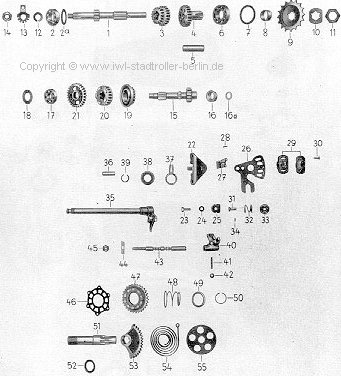

| In' Spalte -Bild-Nr.'erscheinen
sämtliche Teile des 'Motors', welche bildlich auf der Tafel dargestellt sind (Nov.1959). |
- diese Seite wird noch mit
Bilder ergänzt - |
|
| |
Bild-Nr. |
Ersatzteil-Nr. |
Benennung |
Anzahl |
Bemerk. |
| 1 |
11-847.02-0 |
Kupplungswelle |
1 |
|
| 2 |
|
Radialrillenkugellager 6202 15x35x11 |
1 |
DIN 625 |
| 2a |
18-00.39-05 |
Ausgleichscheibe zur Kupplungswelle |
1 |
|
| 3 |
11-847.07-0 |
Schaltrad für II. und IV. Gang |
1 |
|
| 4 |
11-847.10-0 |
Schaftrad mit Büchse |
1 |
|
| 5 |
01-847.02-0 |
Büchse mit Schaftrad |
1 |
|
| 6 |
|
Radialrillenkugellager 6004 X 20x42x12 |
1 |
DIN 625 |
| 7 |
1-00.72-04 |
Ausgleichscheibe |
n. Bed. |
|
| 8 |
11-847.17-0 |
Abstandshülse für Kettenrad |
1 |
|
| 9 |
11-847.19-0 |
Kettenrad am Getriebe 16 Zähne
|
1 |
|
| |
11-847.18-0 |
Kettenrad am Getriebe 15 Zähne |
1 |
|
| 10 |
01-847.08-0 |
Sicherungsblech für Kettenradmutter |
1 |
|
| 11 |
6-00.08-04 |
Mutter für Kettenradbefestigung |
1 |
|
| 12 |
|
Federring B 12 links |
1 |
DIN 127 |
| 13 |
01-846.68-0 |
Sicherungsblech für Mutter zur Kupplungsbefestigung |
1 |
|
| 14 |
6-00.06-04 |
Mutter M 12x1,5 links |
1 |
|
| 15 |
11-847.34-0 |
Vorlegewelle |
1 |
|
| 16 |
11-841.17-0 |
Büchse für Vorlegewelle |
1 |
|
| 16a |
18-00.125-05 |
Distanzscheibe dazu |
n. Bed. |
|
| 17 |
|
Radialrillenkugellager 6201 12x32x10 |
1 |
DIN 625 |
| 18 |
18-00.63-05 |
Spritzscheibe |
1 |
|
| 19 |
11-847.41-0 |
Schaltrad für III. Gang
| (werden nur paarweise geliefert) |
|
1 |
|
| 20 |
11-847.42-0 |
Schaltrad für I. Gang vollständig
| (werden nur paarweise geliefert) |
|
1 |
|
| |
3-00.45-05 |
Sprengring |
1 |
|
| 21 |
11-847.16-0 |
Zahnrad für I. Gang |
1 |
|
| 22 |
11-845.25-0 |
Halteblech für Segmenthebel
| -auf Kennzeichnung achten !! |
|
1 |
|
| 23 |
|
Sechskantschraube M 6x15 |
2 |
DIN 933 - 8 G |
| 24 |
|
Unterlegscheibe 6,4 |
2 |
DIN 125 |
| 25 |
01-845.09-0 |
Sicherungsblech |
2 |
|
| 26 |
11-845.03-0 |
Segmenthebel |
1 |
|
| 27 |
01-849.50-0/1 |
Kontaktblech für elektrische Leerlaufanzeige
| (Ersatzteile VEB Fahrzeugelektrik Thalheim) |
|
1 |
|
| 28 |
01-849.50-0/1 |
Halbrundniet 2,6x8
| (Ersatzteile VEB Fahrzeugelektrik Thalheim) |
|
2 |
DIN 660 |
| 29 |
01-849.50-0/1 |
Elektrischer Leerganganzeiger
| (Ersatzteile VEB Fahrzeugelektrik Thalheim) |
|
1 |
|
| 30 |
01-849.50-0/1 |
Zylinderschraube M 4x15
| (Ersatzteile VEB Fahrzeugelektrik Thalheim) |
|
2 |
DIN 84 - 4 D |
| 31 |
11-845.07-0 |
Bolzen für Schaltarretierhebel |
1 |
|
| 32 |
01-845.07-0 |
Druckfeder |
1 |
|
| 33 |
01-845.06-0 |
Haltescheibe zur Druckfeder |
1 |
|
| 34 |
01-845.08-0 |
Sicherungsstift zur Haltescheibe |
1 |
|
| 35 |
11-845.21-0 |
Schaltstück vollständig mit Schaltwelle |
1 |
|
| - |
- |
Beachte: es gibt grob
und fein verzahnte Schaltwellen |
- |
|
| 36 |
01-845.12-0 |
Schaltbolzen |
1 |
|
| 37 |
01-845.15-0 |
Rückholfeder für Fußschalthebel |
1 |
|
| 38 |
01-845.16-0 |
Haltescheibe zum Schaltstück |
1 |
|
| 39 |
3-00.18-04 |
Federring |
1 |
|
| 40 |
11-845.15-0 |
Schaltklaue |
1 |
|
| 41 |
11-845.16-0 |
Druckfeder für Schaltklaue |
1 |
|
| 42 |
|
Kugel Dmr. 6,35 |
1 |
DIN 5401 |
| 43 |
11-845.26-0 |
Schaltarretierachse |
1 |
|
| 44 |
11-845.17-0 |
Sicherungsblech |
1 |
|
| 45 |
6-00.48-05 |
Sechskantmutter |
1 |
|
| 46 |
01-844.09-0 |
Mitnehmer für Kickstarter |
1 |
|
| 47 |
01-844.10-0 |
Kickstarterrad |
1 |
|
| 48 |
01-844.11-0 |
Feder zum Kickstarterrad |
1 |
|
| 49 |
01-844.12-0 |
Haltescheibe zur Feder |
1 |
|
| 50 |
3-00.16-04 |
Sprengring dazu |
1 |
|
| 51 |
11-844.02-0 |
Kickstarterwelle |
1 |
|
| - |
- |
Beachte: es gibt grob
und fein verzahnte Kickstarterwellen |
- |
|
| 52 |
1-00.73-04 |
Unterlegscheibe dazu |
1 |
|
| 53 |
01-844.02-0 |
Kickstartersegment |
1 |
|
| 54 |
01-844.03-0 |
Kickstarterfeder |
1 |
|
| 55 |
01-844.04-0 |
Haltescheibe |
1 |
|
