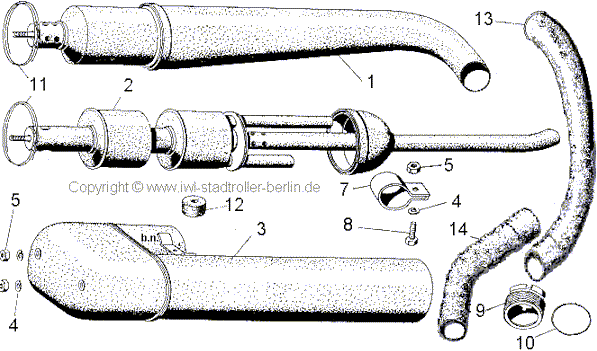

| Tafel 9 Auspuffanlage |
| Bild-Nr.: | Benennung: | Ersatzteil-Nr.: | Stück pro Baugruppe: | Bemerkung |
| 1 | Diffusor mit Dämpfungskammer | 150-05.110 | 1 | |
| 2 | Dämpfungseinsatz | 150-05.120 | 1 | |
| 3 | Auspuffmantel | 150-05.130 | 1 | |
| 4 | Federring | B 8 TGL 0-127 | 3 | gal Zn 12 c |
| 5 | Sechskantmutter | M 8 TGL 0-934 4 D | 3 | gal Zn 12 c |
| 7 | Schelle | 07.59-10:04 | 1 | B |
| 8 | Sechskantschraube | M 8x20 TGL 0-933 5 D | 1 | gal Zn 12 c |
| 9 | Befestigungsmutter | 13-827.04-0 | 1 | |
| 10 | Dichtring | 01-827.293-0 | 1 | |
| 11 | Asbestschnur | Ø 2; 180 mm lg. | 2 | |
| 12 | Unterlage | 150-05.000:02 | 1 | |
| 13 | obere Auspuffrohr | 150-05.140:01 | 1 | |
| 14 | untere Auspuffrohr | 150-05.140:02 | 1 | |
| - | Auspuffanlage komplett bestehend aus: |
150-05.100 | 1 | |
| Dämpfungskammer | 150-05.110 | |||
| Dämpfungseinsatz | 150-05.120 | |||
| Auspuffmantel | 150-05.130 | |||
| Federring | B 8 TGL 0-127 | |||
| Sechskantmutter | M 8 TGL 0-934 4 D | |||
| Asbestschnur | Ø 2: 180 mm lg. |
|
