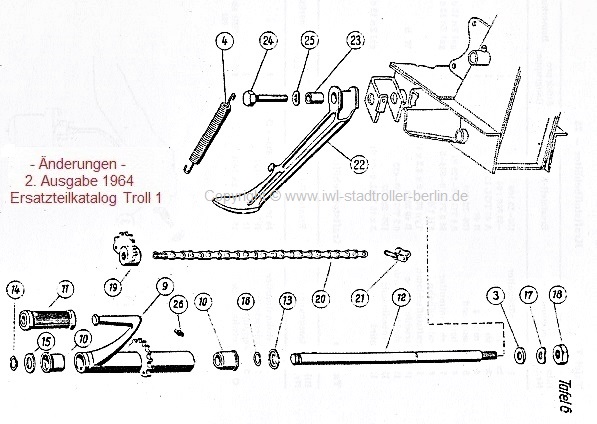

mit dem Hinweis
(1964 geändert)
soll erkennbar sein, welche Teile zur ersten Troll
1- Serie verbessert wurden. |
| Bild-Nr.: |
Benennung: |
Ersatzteil-Nr.: |
Stück pro Baugruppe: |
Bemerkung |
| 4 |
Zugfeder |
R56-17:2 |
1 |
W, B |
| 9 |
Kickstarter |
150-15.210 |
1 |
|
| 10 |
Buchse |
150-15.200:01 |
2 |
|
| 11 |
Muffe
(1964 geändert)
|
A TGL 39-445 |
1 |
|
| 12 |
Bolzen |
150-15.000:01 |
1 |
|
| 13 |
Anschlagscheibe |
150-15.000:02 |
1 |
|
| 14 |
Sicherungsring |
18x1,2 DIN 471 |
1 |
|
| 15 |
Blanke Scheibe |
18 TGL 0-1440 |
1 |
gal Zn 12 c |
| 16 |
Sprengring |
18 DIN 9045 |
1 |
|
| 17 |
Federscheibe |
B 12 TGL 0-137 |
1 |
gal Zn 12 c |
| 18 |
Sechskantmutter |
M 12 TGL 0-934 4 D |
1 |
gal Zn 12 c |
| 19 |
Kettenradsegment |
150-15.100 |
1 |
|
| 20 |
Rollenkette |
1x12,7x5,2x20 TGL 39-295 |
1 |
|
| 21 |
Steckglied |
1Ax12,7x5,2 TGL 39-295 |
1 |
|
| 22 |
Seitenstütze 15 mm Ø (1964 geändert)
|
150- 20.000:01 |
1 |
|
| 23 |
Distanzbuchse (1964 geändert)
|
150- 12.000:01 |
1 |
gal Zn 12 c |
| 24 |
Sechskantschraube (1964 geändert)
|
M 10 x 55 TGL 0-137 |
1 |
gal Zn 12 c |
| 25 |
Federscheibe (1964 geändert)
|
B 10 TGL 0-137 |
1 |
gal Zn 12 c |
| 26 |
Kugelschmierkopf (1964 geändert)
|
AM 6 DIN 3402 |
1 |
gal Zn 12 c |
