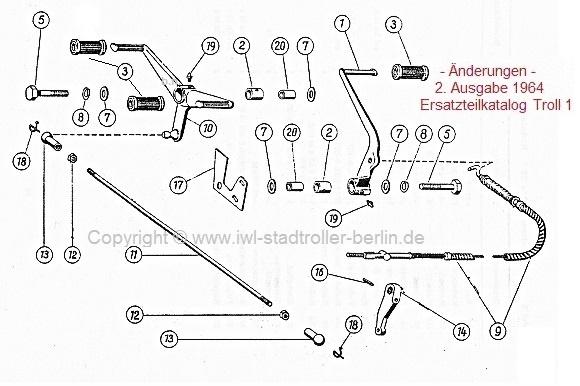

mit dem Hinweis
(1964 geändert)
soll erkennbar sein, welche Teile zur ersten Troll
1- Serie verbessert wurden. |
| Bild-Nr.: |
Benennung: |
Ersatzteil-Nr.: |
Stück pro Baugruppe: |
Bemerkung |
| 1 |
Bremshebel |
150-12.100:02 |
1 |
|
| 2 |
Laufbuchse |
07.59-03.02:02 |
2 |
B |
| 3 |
Muffe
(1964 geändert) |
B TGL 39 -445 |
3 |
|
| 5 |
Sechskantschraube (1964 geändert) |
M 10 x 50 TGL 0-931-5 D |
2 |
|
| 7 |
Scheibe (1964 geändert) |
10,5 TGL 0-125 |
4 |
gal Zn 12 c |
| 8 |
Federring (1964 geändert) |
B 10 TGL 7403 |
2 |
gal Zn 12 c |
| 9 |
Bremsseil |
150-12.400 |
1 |
|
| 10 |
Fußschalthebel |
150-12.300:01 |
1 |
|
| 11 |
Schaltstange |
150-12.000:04 |
1 |
|
| 12 |
Sechskantmutter |
M 8 TGL 0-934 |
2 |
gal Zn 12 c |
| 13 |
Kugelpfanne (1964 geändert) |
TGL 0- 71805 B 13 |
2 |
gal Zn 12 c |
| 14 |
Schalthebel |
150-12.000:05 |
1 |
|
| 16 |
Zylinderkerbstift |
6x20 TGL 1473 |
1 |
|
| 17 |
Halteblech |
150-50.000:10 |
1 |
|
| 18 |
Sicherungsbügel (1964 geändert) |
s 13 TGL 0- 71005 |
2 |
gal Zn 12 c |
| 19 |
Kugelschmierkopf (1964 geändert) |
AM 6 DIN 3402 |
2 |
gal Zn 12 c |
| 20 |
Distanzbuchse (1964 geändert) |
150-12.000:01 |
2 |
ab Fz. 19501 |
