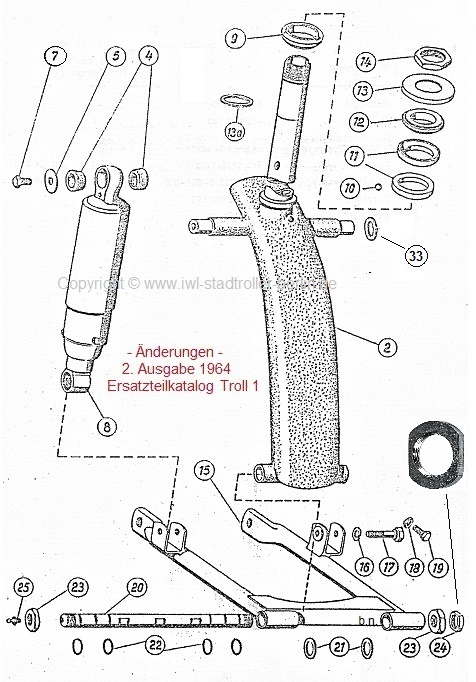

| Tafel 2a Vordergabel ETK Ausgabe 1964 |
| mit dem Hinweis (1964 geändert) soll erkennbar sein, welche Teile zur ersten Troll 1- Serie verbessert wurden. | ||||
| Bild-Nr.: | Benennung: | Ersatzteil-Nr.: | Stück pro Baugruppe: | Bemerkung |
| 2 | Stahlrohr-Schwingenträger (1964 geändert) | 150-04.100 | 1 | ab September 1963 |
| 4 | Lagergummi, oben | 05-823.29-0 | 4 | |
| 5 | Scheibe (1964 geändert) | 18-00.131-05 | 5 | |
| 6 | Federring | B 8 TGL 0-137 | 3 | gal Zn 12 c |
| 7 | Sechskantschraube (1964 geändert) | M 8x15 TGL 0-933 5 S | 2 | gal Zn 12 c |
| 8 | Federbein A 22-100-183-OV | 7091-00:1.01/02 | 2 | |
| 9 | Gabellaufring, unten | 05-822.159-0 | 1 | |
| 10 | Kugel | 6,35 III DIN 5401 | 46 | |
| 11 | Rahmenlaufring | 05-822.147-0 | 2 | |
| 12 | Gabellaufring, oben | 05-822.148-0 | 1 | |
| 13 | Staubkappe (1964 geändert) | 13-822.07-0 (wahlweise 150-03.000:07) |
1 | |
| 13a | Distanzring | 150-03.000:11 | 1 | |
| 14 | Befestigungsmutter zum Steuerrohr |
05-822.42-0 | 1 | |
| 15 | Schwinge (1964 geändert) | 150-03.700 | 1 | ab September 1963 |
| 16 | Federring (1964 geändert) | B 10 TGL 0-7403 | 2 | gal Zn 12 c |
| 17 | Sechskantschraube (1964 geändert) | M 10x35 TGL 0-931 8 G | 2 | gal Zn 12 c |
| 18 | Sechskantmutter | BM 8 TGL 8-439 4 D | 1 | gal Zn 12 c |
| 19 | Sechskantschraube | M 8x25 TGL 0-933 5 S | 1 | gal Zn 12 c |
| 20 | Lagerbolzen für Schwinggabel (1964 geändert) |
150-01-200:01 | 1 | |
| 21 | Anlaufscheibe zur Schwinggabel (1964 geändert) |
13-821.104-0 (wahlweise 150-03.000:06) |
2 | |
| 22 | Dichtring (1964 geändert) | 13-821.148-0 | 4 | 14 Ø x1,5 |
| 23 | Sechskantmutter | M 18x1,5 TGL 0-936 5 S | 2 | gal Zn 12 c |
| 24 | Stellring (1964 geändert) | TGL 39-443 | 1 | |
| 25 | Kugelschmierkopf | AM 6x1 DIN 3403 | 1 | gal Zn 12 c |
| 33 | Paßscheiben(1964 geändert)(1964 geändert) | -04.000:03 TGL 10404 20x2 | 2 | gal Zn 12 c |
|
