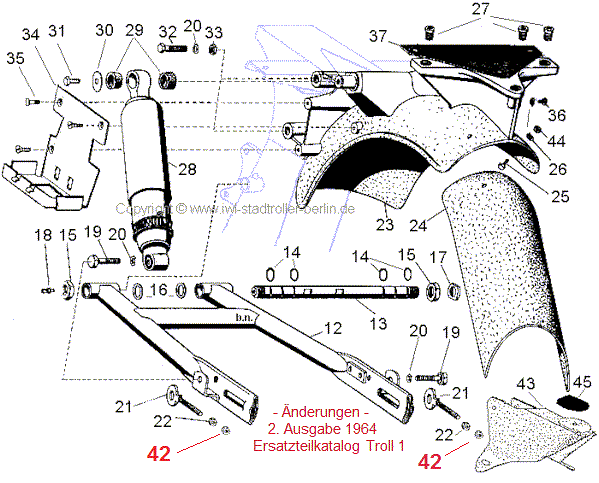

| Bild-Nr.: |
Benennung: |
Ersatzteil-Nr.: |
Stück pro Baugruppe: |
Bemerkung |
| 12 |
Schwinggabel |
150-01.210 |
1 |
|
| 13 |
Lagerbolzen für Schwinggabel |
13-821.118-0 |
1 |
Taf. 2a Bild 20 |
| 14 |
Dichtring |
13-821.103-0 |
4 |
14 Ø x 1,5 |
| 15 |
Sechskantmutter |
M 18x1,5 TGL 0-933 5 S |
2 |
gal Zn 12 c |
| 16 |
Anlaufscheibe |
13-821.104-0 |
2 |
|
| 17 |
Stellring |
05-821.234-0 |
1 |
|
| 18 |
Kugelschmierkopf |
AM 6 DIN 3402 |
1 |
verzinkt |
| 19 |
Sechskantschraube |
M 10x35 TGL 0-931 8 G |
2 |
gal Zn 12 c |
| 20 |
Federscheibe |
B 10 TGL 0-137 |
2 |
gal Zn 12 c |
| 21 |
Kettenspanner |
13-825.50-0 |
2 |
|
| 22 |
Sechskantmutter
(1964 geändert) |
M 6 TGL 0-934 4 D |
6 (4) |
gal Zn 12 c |
| 23 |
Haubenträger |
150-01.000:01 |
1 |
|
| 24 |
Kotflügel, hinten |
150-01.000:04 |
1 |
|
| 25 |
Sechskantschraube |
M 6x15 TGL 0-933 5 S |
2 |
gal Zn 12 c |
| 26 |
Federscheibe
(1964 geändert) |
A 6 TGL 0-137 |
5 (3) |
gal Zn 12 c |
| 27 |
Gewindebuchse |
150-01.000:06 |
3 |
|
| 28 |
Federbein A 22-100-183-MV |
7091-00:1.02/02 |
2 |
|
| 29 |
Lagergummi, oben |
05-823.29-0 |
4 |
|
| 30 |
Scheibe |
18-00.131-05 |
2 |
|
| 31 |
Sechskantschraube |
M 8x15 TGL 0-933 5 G |
2 |
gal Zn 12 c |
| 32 |
Sechskantschraube |
M 10x95 TGL 0-931 8 G |
2 |
gal Zn 12 c |
| 33 |
Sechskantmutter |
M 10 TGL 0-934 4 D |
2 |
gal Zn 12 c |
| 34 |
Batterieträger |
150-01.000:03 |
1 |
|
| 35 |
Senkschraube |
AM 6x10 TGL 0-87 5 S |
3 |
gal Zn 12 c |
| 36 |
Sechskantschraube |
M 6x10 TGL 0-933 5 S |
3 |
gal Zn 12 c |
| 37 |
Auflage |
150-01.000:10 |
1 |
Gummi |
| 42 |
Sechskantmutter
(1964 geändert) |
BM 6 DIN 439-4 D |
2 |
gal Zn 12 c |
| - |
BM 6 DIN 439-4 D
ist eine Sechskantmutter, niedrige Form, B= mit Fase |
| 43 |
Reserveradstütze |
150-01.010 |
1 |
|
| 44 |
Sechskantmutter |
M 8x TGL 0-934 5 S |
5 |
gal Zn 12 c |
| 45 |
Unterlage |
150-01.000:13 |
1 |
Gummi |
