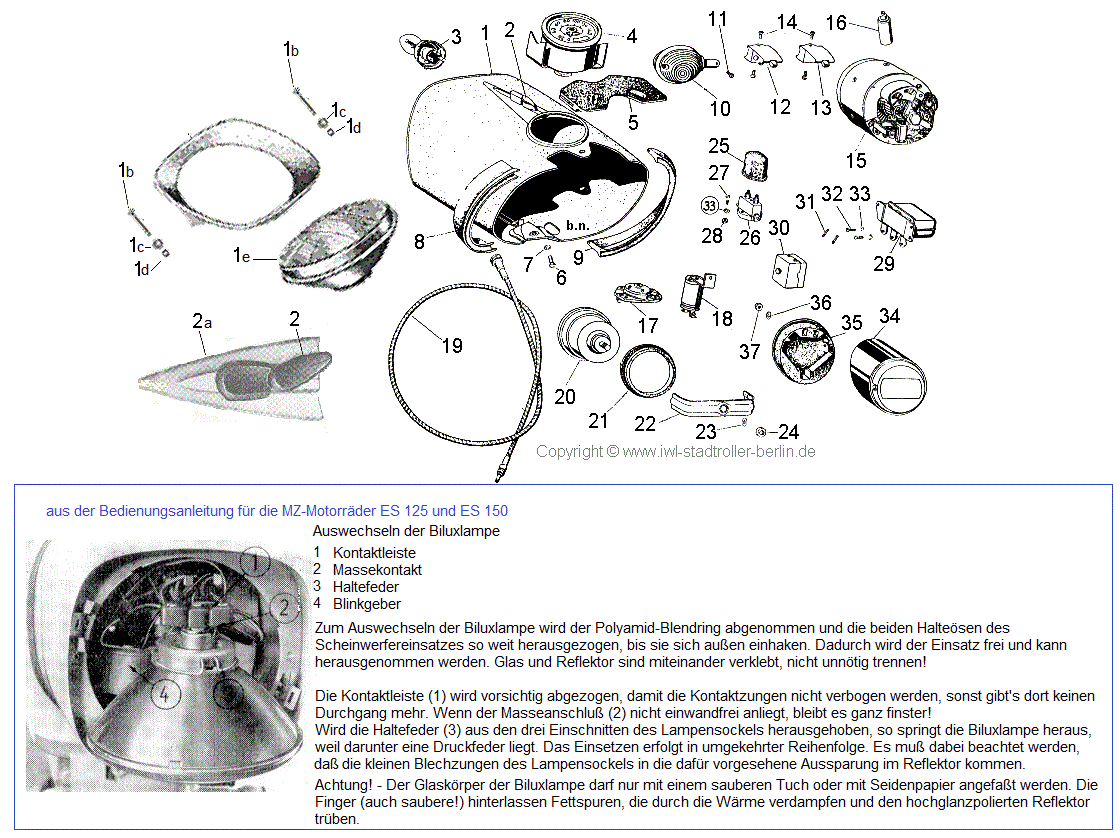

| Bild-Nr.: |
Benennung: |
Ersatzteil-Nr.: |
Stück |
Bemerkung |
| 1 |
Kradscheinwerfer |
8706.7 EZ |
1 |
|
| 1a |
Blendrahmen (beige) |
8706.7-200:1/2 |
1 |
Polyamid |
| 1b |
Zylinderschraube |
AM 4x35 TGL 0-84 |
2 |
|
| 1c |
Gummischeibe |
|
2 |
|
| 1d |
Scheibe |
4,3 TGL 0-125 St |
2 |
|
| 1e |
Streuscheibe (Glas) mit Reflektor |
8706.7-301/1 |
1 |
136 TGL 71-1017 |
| Glas und Reflektor sind miteinander verklebt |
| 2 |
Zündschlüssel |
8629.2 |
1 |
|
| 2a |
Zündlichtschalterabdeckung |
|
1 |
spitze Form -Aluminium |
| 2b |
Dichtung dazu (kein Bild) |
8706.10-100:1 |
1 |
|
| 3 |
Glühlampe 6V 45/40 |
DIN 72661 |
1 |
Fern-Abblendlicht |
| 4 |
Geschwindigkeitsmesser |
522.05.2.05 |
1 |
MZ/ES 125/0-150/0 |
-runder Tacho- |
|
| 5 |
Gummiplatte für Kabeldurchführung |
150-05.000:07 |
1 |
von IWL |
| 6 |
Sechskantschraube |
M 8x15 TGL 0-933 5 D |
1 |
gal Zn 12 c |
| 7 |
Federring |
B 8 TGL 0-127 |
1 |
gal Zn 12 c |
| 8 |
Zwischenstück, links |
150-70.000:16 |
1 |
von IWL |
| 9 |
Zwischenstück, rechts |
150-70.000:15 |
1 |
von IWL |
| 10 |
Blinkleuchte |
8580.10 |
2 |
schmaler Steg |
| 11 |
Linsensenkschraube |
AM 5x10 TGL 0-91 4 D |
2 |
gal Zn 12 c |
| 12 |
Abblendschalter |
8626.13 |
1 |
MZ |
| 13 |
Blinkschalter |
8606.7 |
1 |
MZ |
| 14 |
Linsenschraube |
M 4x8 TGL 0-85 5 S |
4 |
| gal Zn 12 c |
| Kopf gal Cu Ni Cr 48 mt |
|
| 15 |
Lichtmaschine 6 Volt/60 Watt |
8016.4 |
1 |
Typ: LMZR 6/60 |
| 16 |
Kondensator |
0,22 T IKAN 170 |
1 |
|
| 17 |
Zündlichtschalter |
8626.1/7 |
1 |
MZ |
| 18 |
Blinkgeber 6 V 1x18 W |
8531.4/1 |
1 |
|
| 19 |
Tachometerwelle |
AE 960 mm Lang |
1 |
|
| 20 |
Elektrisches Horn 6 Volt |
8416.2/1 |
1 |
|
| 21 |
Hupenring |
150-70.000:01 |
1 |
Chrom |
| 22 |
Bügel |
150-70.100:02 |
1 |
|
| 23 |
Federscheibe |
B 8 TGL 0-137 |
1 |
gal Zn 12 c |
| 24 |
Sechskantmutter |
M 8 TGL 0-934 4 D |
1 |
gal Zn 12 c |
| 25 |
Kappe |
07.59-50.01:01 |
1 |
B |
| 26 |
Bremslichtschalter |
8600.4 |
1 |
|
| 27 |
Sechskantschraube |
M 4x15 TGL 0-931 5 D |
2 |
gal Zn 12 c |
| 28 |
Sechskantmutter |
M 4 TGL 0-934 4 D |
2 |
gal Zn 12 c |
| 29 |
Reglerschalter 6 V/60 W |
RSC 60/6 8106.6 |
1 |
|
| 30 |
Sicherungsdose |
SDA/2 8811.1 |
1 |
|
| 31 |
Schmelzeinsatz 8 Ah |
8 DIN 72581 |
2 |
Sicherung |
| 32 |
Zylinderschraube |
M 4x15 TGL 0-84 5 S |
2 |
gal Zn 12 c |
| 33 |
Federring |
B 4 TGL 0-127 |
5 |
gal Zn 12 c |
| 34 |
Brems-Schluß-Kennzeichenleuchte |
8522.7 |
1 |
MZ |
| 35 |
Keederplatte |
8522.7-000:1 |
1 |
|
| 36 |
Federscheibe |
B 5 TGL 0-137 |
3 |
gal Zn 12 c |
| 37 |
Sechskantmutter |
M 5 TGL 0-934 4 D |
3 |
gal Zn 12 c |
| - |
Glühlampe 6V 5W (Soffitte) |
SV 8.5 - 35 |
1 |
f. Schlusslicht |
| - |
Glühlampe 6V 18W (Soffitte) |
SV 8.5 - 41 |
3 |
| 2x für Blinklicht |
| 1x für Bremslicht |
|
| - |
Glühlampe 6V 1,2W |
BA7s |
2 |
Tachobeleuchtung |
| - |
Glühlampe 6V 1,2W |
BA7s |
1 |
Leerlauf / Gebläsekontrolle |
| - |
Glühlampe 6V 1,2W |
BA7s |
1 |
Ladekontrolle |
