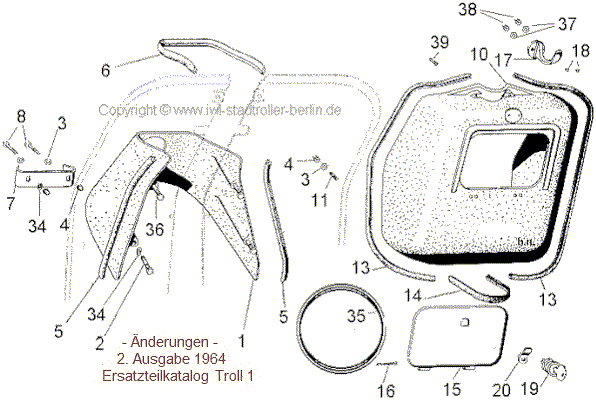

mit dem Hinweis
(1964 geändert)
soll erkennbar sein, welche Teile zur ersten Troll
1- Serie verbessert wurden. |
| Bild-Nr.: |
Benennung: |
Ersatzteil-Nr.: |
Stück pro Baugruppe: |
Bemerkung |
| 1 |
Blende |
150-70.110 |
1 |
|
| 2 |
Sechskantschraube (Ausgabe 1963) |
M 6x22 TGL 0-933 4 S |
4 |
gal Zn 12 c |
| 2a |
Stiftschraube
(1964 geändert) |
M 6x25TGL 0-938 |
2 |
|
| 3 |
Scheibe |
6,4 TGL 0-125 St |
8 |
gal Zn 12 c |
| 4 |
Hutmutter |
M 6 TGL 0-1587 5 S |
8 |
gal Zn 12 c |
| 5 |
Keeder |
150-70.000:01 |
2 |
|
| 6 |
Keeder |
150-70.000:05 |
1 |
|
| 7 |
Lenkanschlag |
150-70.000:14 |
1 |
|
| 8 |
Sechskantschraube |
M 6x15 TGL 0-933 5 S |
2 |
gal Zn 12 c |
| o.B. 9 |
Federring |
B 6 TGL 0-127 |
4 |
gal Zn 12 c |
| 10 |
Kasten |
150-70.310 |
1 |
|
| 11 |
Stiftschraube |
M 6x18 TGL 0-939 5 D |
2 |
gal Zn 12 c |
| 12 |
Sechskantmutter
(1964 geändert) |
M 6 TGL 0-934 4 D |
17 (26) |
gal Zn 12 c |
| 13 |
Keeder |
150-70.000:03 |
2 |
|
| 14 |
Keeder |
150-70.000:04 |
1 |
|
| 15 |
Klappe, vollst. |
150-70.320 |
1 |
|
| 16 |
Splint |
3x30 TGL 0-94 St |
2 |
gal Zn 12 c |
| 17 |
Mantelhaken |
7180 |
1 |
|
| 18 |
Halbrundniet (Ausgabe 1963) |
3x10 TGL 0-660 Al 99,5 |
2 |
|
| 18a |
Linsensenkschraube
(1964 geändert) |
AM 3x10 TGL 5687-5 S |
|
|
| 19 |
Zylinder-Einbeschloss |
3400 |
1 |
|
| 20 |
Zunge |
150-70.300:01 |
1 |
|
| 34 |
Federscheibe |
B 6 TGL 0-137 |
17 |
gal Zn 12 c |
| 35 |
Schutzring |
150-70.300:02 |
1 |
|
| 36 |
Stiftschraube |
M 6x30 TGL 0-938 |
2 |
gal Zn 12 c |
| 37 |
Federscheibe |
B 3 TGL 0-137 |
2 |
gal Zn 12 c |
| 38 |
Sechskantmutter |
M 3 TGL 0-934 4 s |
2 |
gal Zn 12 c |
| 39 |
Linsenschraube ( kleiner Kopf) |
BM 6x30 3 TGL 0-85-48 |
2 |
gal Zn 12 c |
