| Gruppe - Motor - Druckgebläse- SR 56 Wiesel |
| Hiweis: | ||||

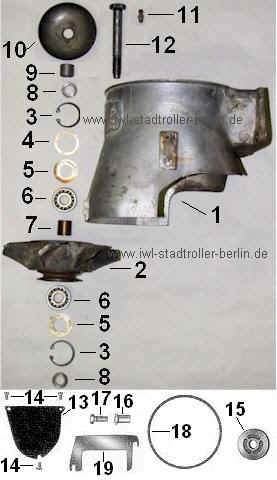

| - leider gibt es zum Pitty und Wiesel Motor keine Bildtafeln, | ||||
| zur besseren Darstellung wurde eine Bildtafel erstellt. | ||||
| . | ||||
| unter Benennung sind Links Bild zu bildlich dargestellten Teilen | ||||
Bild-Nr. |
Ersatzteil-Nr. |
Benennung |
Anzahl |
Bemerk. |
| Gebläse SR 56 Wiesel Bild | ||||
| E r s a t z t e i l e | ||||
| 1 | 01-848.56-0 | Gebläse - Gehäuse Bild | 1 | |
| Gebläse-Gehäuse SR56 Wiesel & SR59 Berlin zum Vergleich Bild | ||||
| - | Sechskantschraube M 8x25 | 2 | DIN 931 | |
| - | Federscheibe B 8 | 2 | DIN 137 | |
| 2 | 01-848.209-0 | Gebläselaufrad vollständig | 1 | |
| 01-848.210-0 | Gebläselaufrad mit Buchse | 1 | ||
| 01-848.211-0 | Buchse für Gebläselaufrad | 1 | ||
| 01-848.212-0 | Gebläselaufrad Bild | 1 | ||
| 3 | - | Sicherungsring 32x1,2 Bild | 2 | DIN 472 |
| 4 | 1-00.41-04 | Ausgleichsscheibe Bild | n. Bedarf | |
| 5 | 18-00.360-05 | Spritzscheibe Bild | 2 | |
| 6 | - | Radiaxlager 6201 32x12x10 Bild | 2 | DIN 625 |
| 7 | 01-848.66-0 | Distanzbuchse Bild | 1 | |
| 8 | 01-848.68-0 | Distanzring Bild | 2 | |
| zum Distanzring einsetzen Bild | ||||
| 9 | 01-848.215-0 | Zwischenstück Bild | 1 | |
| 10 | 01-848.214-0 | Abdeckkappe Bild | 1 | |
| 11 | - | Druckschmierkopf AM 6 Bild | 1 | DIN 3403 |
| 12 | 01-848.213-0 | Achse Bild (innen hohl zum Lager abschmieren und Linksgewinde) | 1 | |
| zur Gebläseachse lösene Bild | ||||
| 13 | 01-848.84-0 | Abdeckblech | 1 | |
| 14 | - | Zylinderschraube M 6x12 | 3 | DIN 84 |
| - | Dichtring Cu 6x10 | 1 | DIN 7603 | |
| 02-848.10-0 | Schutzkappe für Zündkerze | 1 | ||
| - | Öl-Kontroll-Sschraube Sechskant M 8x12 | 1 | DIN 933 | |
| 01-827.22-0 | Überwurfmutter für Auspuff Bild | 1 | ||
| 01-827.24-0 | CU-Dichtring für Auspuff Bild | 1 | ||
| 01-827.23-0 | Dichtung für Auspuff | 2 | ||
| 01-848.54-0 | Ritzel auf Kurbelwelle | 1 | ||
| 01-848.200-0 | Warnanlage für Riemenriß komplett Bild | 1 | ||
| 15 | 01-848.218-0 | Antriebsscheibe 69mm Ø (unten) Bild bei SR59 Berlin und Troll nur 63mm Ø | 1 | |
| 16 | 01-848.80-0 | Hülsenmutter Bild | 1 | |
| 17 | 01-848.81-0 | Konterschraube Bild | 1 | |
| 18 | - | Keilriemen 8x475 | 1 | DIN 2215 |
| 19 | 11-848.30-0 |
Spannstück | n. Bed. | |
|
