| Baugruppe Motor - Kupplung |
| Hiweis: | ||||||||||

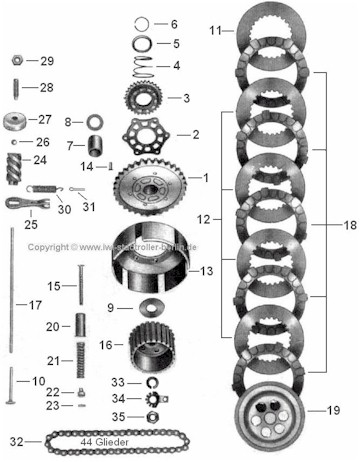

| - leider gibt es zum Pitty und Wiesel Motor keine Bildtafeln, | ||||||||||
| zur besseren Darstellung wurde die Bildtafel vom IWL-150 ccm Motor umgearbeitet und eingebunden | ||||||||||
| . | ||||||||||
| unter Benennung sind Links Bild zu bildlich dargestellten Teilen | ||||||||||
| - | ||||||||||
Bild-Nr. |
Ersatzteil-Nr. |
Benennung |
Anzahl |
Bemerk. |
||||||
| - | 01-846.50-0 | Kupplung vollständig | 1 | - |
||||||
| 1 | 01-844.08-0 | Kupplungskettenrad | 1 | * | ||||||
| 2 | 01-844.09-0 | Mitnehmer für Kickstarter | 1 | * | ||||||
| 3 | 01-844.10-0 | Kickstarterrad | 1 | * | ||||||
| 4 | 01-844.11-0 | Feder zum Kickstarterrad | 1 | * | ||||||
| 5 | 01-844.12-0 | Haltescheibe für Feder | 1 | * | ||||||
| 6 | 3-00.16-04 | Sprengring dazu | 1 | * | ||||||
| 7 | 01-846.01-0 | Laufbüchse und Kupplungskettenrad | 1 | * | ||||||
| 8 | 1-00.50-04 | Anlaufscheibe | 1 | * | ||||||
| 1-00.74-04 | Ausgleichscheibe | 1 | * | |||||||
| 9 | 1-00.49-04 | Zwischenscheibe | 1 | * | ||||||
| 10 | 01-846.06-0 | Drucknagel | 1 | * | ||||||
| 11 | 01-846.07-0 | Haltelamelle für Mitnehmer | 1 | * | ||||||
| 12 | 60-07.10-04 | Kupplungslamelle für Mitnehmer | 4 | * | ||||||
| 13 | 01-846.51-0 | Kupplungstrommel Bild | 1 | Info | ||||||
| 14 | - | Senkniete dazu 4x12 DIN 661 | 6 | * | ||||||
| 15 | 01-846.56-0 | Federschraube | 6 | Info | ||||||
| 16 | 01-846.55-0 | Inn. Mitnehmer Bild | 1 | Info | ||||||
| 17 | 01-846.58-0 | Druckstange für Kupplung | 1 | Info | ||||||
| 18 | 01-846.59-0 | Reibbelag - Kupllungsscheibe DIN 73462 | 5 | * | ||||||
| 19 | 01-846.62-0 | Federteller vollständig | 1 | * | ||||||
| 20 | 01-846.63-0 | Druckfederkappe Bild | 6 | * | ||||||
| 21 | 01-846.64-0 | Druckfeder Bild | 6 | * | ||||||
| 22 | 01-846.65-0 | Halsmutter Bild | 6 | Info | ||||||
| 23 | - | Splint 1,5x12 DIN 94 Bild | 6 | - | ||||||
| 24 | 01-846.66-0 | Druckspindel | 1 | * | ||||||
| 25 | 01-846.67-0 | Hebel zur Druckspindel | 1 | * | ||||||
| 26 | - | Kugel für Druckstange 6,35 Ø | 1 | * | ||||||
| 27 | 01-846.15-0 | Abdeckkappe für Kupplungsbetätigung | 1 | * | ||||||
| 28 | - | Druckschraube M 8x30 DIN 417 | 1 | * | ||||||
| 29 | - | Sechskantmutter hierzu M 8 DIN 934 | 1 | * | ||||||
| 30 | 122.433-0 | Zugfeder zum Kupplungshebel | 1 | * | ||||||
| 31 | - | Splint zur Zugfederbefestigung 3x15 DIN 94 | 1 | * | ||||||
| 32 | 01-847.17-0 | Endlose Hülsenkette, 44 Glieder | 1 | * | ||||||
| 33 | - | Federring B 12 links DIN 127 | 1 | * | ||||||
| 34 | 01-846.68-0 | Sicherungsblech für Mutter zur Kuppl.-befestigung Bild | 1 | * Info | ||||||
| 35 | 6-00.06-04 | Mutter M 12x1,5 links | 1 | * | ||||||
|
|
|||||||||
| Info | Sicherungsblech für Mutter zur Kupplungsbefestigung von MZ wurde erst ab Juni 1957 eingebaut. Bild | |||||||||
| * | alle Teile mit * (Stern) sind baugleich im 4-Gang-Motor [ z.B.-SR59 Berlin und RT 125/3 ] | |||||||||
|
