| Baugruppe Motor - Schaltung, Kickstarter |
| Hiweis: | |||||||
| - leider gibt es zum Pitty und Wiesel Motor keine Bildtafeln, | |||||||

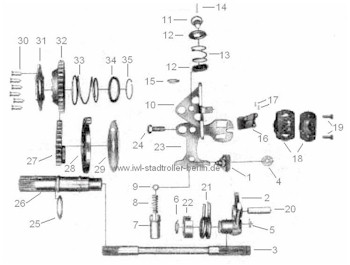

| zur besseren Darstellung ist eine Bildtafel der RT 125/2 eingebunden. | |||||||
| *unter Benennung sind Links Bild zu bildlich dargestellten Teilen | |||||||
| - | |||||||
Bild-Nr. |
Ersatzteil-Nr. |
Benennung |
Anzahl |
Bemerk. |
|||
| SR56 Wiesel-Getriebe Bild | |||||||
| V e r s c h l e i ß t e i l e | |||||||
| 1 | 01-845.04-0 | Schaltstein | 1 | ||||
| 2 | 01-845.11-0 | Schaltstück | 1 | ||||
| 3 | 01-845.54-0 | *Schaltwelle | 1 | ||||
| E r s a t z t e i l e | |||||||
| 4 | 1-00.75-04 | Nietscheibe | 1 | ||||
| 1-00.76-04 | Ausgleichscheibe | n. Bedarf | |||||
| 5 | 3-00.17-04 | Federring | 1 | ||||
| 6 | 3-00.18-04 | Federring | 1 | ||||
| 7 | 01-841.06-0 | Arretierbuchse für Schaltung | 1 | ||||
| 8 | 01-841.07-0 | Feder für Arretierung | 1 | ||||
| 9 | -- | Stahlkugel 8 mm Ø | 1 | ||||
| 10 | 01-845.02-0 | Halteblech für Schaltarretierhebel | 1 | ||||
| 11 | 01-845.05-0 | Bolzen für Schaltarretierhebel | 1 | ||||
| 12 | 01-845.06-0 | Haltescheibe für Druckfeder | 2 | ||||
| 13 | 01-845.07-0 | Druckfeder | 1 | ||||
| 14 | 01-845.08-0 | Sicherungsstift zur Haltescheibe | 1 | ||||
| 15 | 01-845.09-0 | Sicherungsblech zur Haltescheibe | 2 | ||||
| -- | Elektr.Leerganganzeige; Ersatzteile vom VEB Fahrzeugelektrik - Thalheim | ||||||
| 16 | 8606.1-0:2 (3) | Kontaktblech | 1 | ||||
| 17 | -- | Halbrundniet 2,6x8 | 2 | DIN 660 | |||
| 18 | 01-849.50-0/1 | Elektrischer Leerganganzeiger Bild und Info | 1 | ||||
| 19 | -- | Zylinderschraube M4x13 | 2 | DIN 84 - 4 D | |||
| -- | Federring B 4 | 2 | DIN 127 | ||||
| -- | |||||||
| 20 | 01-845.12-0 | Schaltbolzen | 1 | ||||
| 21 | 01-845.15-0 | Rückholfeder für Fußschalthebel | 1 | ||||
| 22 | 01-845.16-0 | Haltescheibe zum Schaltstück | 1 | ||||
| 01-845.51-0 | Schaltarretierhebel komplett Bild | 1 | |||||
| 23 | 01-845.53-0 | Schaltarretierhebel | 1 | ||||
| 01-845.50-0 | Leerganganzeiger | 1 | |||||
| 24 | -- | Sechskantschraube M 6x15 | 2 | DIN 933 | |||
| 25 | 1-00.73-04 |
Unterlegscheibe 30x20,5x1 | 1 | ||||
| 26 | 01-844.51-0 |
Kickstarterwelle | 1 | ||||
| 27 | 01-844.02-0 |
Kickstartersegment | 1 | ||||
| 28 | 01-844.03-0 |
Kickstarterfeder | 1 | ||||
| 29 | 01-844.04-0 |
Haltescheibe | 1 | ||||
| 30 | Senkniete 4x12 DIN 661 | 6 | |||||
| 31 | 01-844.09-0 |
Mitnehmer für Kickstarter | 1 | ||||
| 32 | 01-844.10-0 |
Kickstarterrad | 1 | ||||
| 33 | 01-844.11-0 |
Feder zum Kickstarterrad | 1 | ||||
| 34 | 01-844.12-0 |
Haltescheibe für Feder | 1 | ||||
| 35 | 3-00.16-04 |
Sprengring | 1 | ||||
01-845.60-0 |
|
||||||
|
