Baugruppe Motor - Zylinder, Kurbelwelle, Kolben |
Hiweis: | |||||||
- leider gibt es zum Pitty und Wiesel Motor keine Bildtafeln, | |||||||

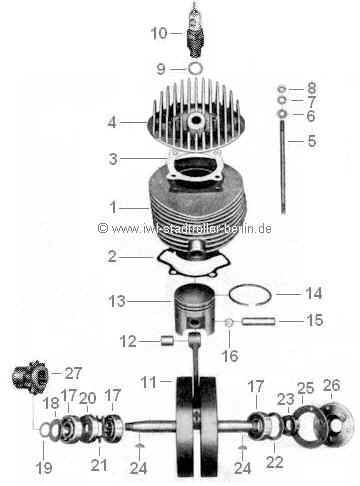

zur besseren Darstellung ist eine Bildtafel der RT 125 /2 eingebunden. | |||||||
*unter Benennung sind Links Bild zu bildlich dargestellten Teilen | |||||||
- | |||||||
Bild-Nr. |
Ersatzteil-Nr. |
Benennung |
Anzahl |
Bemerk. |
|||
V e r s c h l e i ß t e i l e: | |||||||
1 | 01-842.50-0 |
Zylinderkörper 52 Ø | 1 | ||||
01-842.50-1 |
Zylinderkörper 52,25 Ø | 1 | |||||
01-842.50-2 |
Zylinderkörper 52,50 Ø | 1 | |||||
01-842.50-3 |
Zylinderkörper 52,75 Ø | 1 | |||||
01-842.50-4 |
Zylinderkörper 53 Ø | 1 | |||||
01-842.50-5 |
Zylinderkörper 53,25 Ø | 1 | |||||
01-842.50-6 |
Zylinderkörper 53,50 Ø | 1 | |||||
01-842.50-7 |
Zylinderkörper 53,75 Ø | 1 | |||||
01-842.50-8 |
Zylinderkörper 54 Ø | 1 | |||||
|
E r s a t z t e i l e: | ||||||
2 | 01-842.50-0 |
Zylinderfußdichtung | 1 | ||||
3 | 01-842.02-0 |
Zylinderkopfdichtung Bild | 1 | ||||
4 | 01-842.53-0 |
Zylinderdeckel Bild | 1 | ||||
5 | -- |
Stiftschraube zur Zylinderbefestigung M 6x120 | 4 | DIN 940 8G | |||
6 | -- |
Unterlegscheibe 6,4 | 4 | DIN 433 | |||
7 | -- |
Federscheibe B 6 | 4 | DIN 137 | |||
8 | -- |
Mutter M 4 | 4 | DIN 934 | |||
9 | -- |
Zündkerzendichtung C14x18 DIN 7603 | 1 |
|
|||
10 | -- |
Zündkerze M14/225 "Isolator" | 1 |
|
|||
11 | 01-843.50-0 |
Kurbelwelle nackt | 1 | ||||
01-843.53-0 |
Kurbelwelle vollständig, mit Lager | 1 | |||||
12 | 150-03.07-04 |
Buchse für Pleuelstange Bild | 1 | ||||
13 | 01-848-52-0 |
Kolben vollst.. 52 Ø | 1 | ||||
01-848-52-1 |
Kolben vollst. 52,25 Ø | 1 | |||||
01-848-52-2 |
Kolben vollst. 52,50 Ø | 1 | |||||
01-848-52-3 |
Kolben vollst. 52,75 Ø | 1 | |||||
01-848-52-4 |
Kolben vollst. 53 Ø | 1 | |||||
01-848-52-5 |
Kolben vollst. 53,25 Ø | 1 | |||||
01-848-52-6 |
Kolben vollst. 53,50 Ø | 1 | |||||
01-848-52-7 |
Kolben vollst. 53,75 | 1 | |||||
01-848-52-8 |
Kolben vollst. 54 Ø | 1 | |||||
|
|||||||
14 | 01-848-13-0 |
Kolbenringe 52x2,5 Ø | 2 | DIN 73102 | |||
01-848-13-1 |
Kolbenringe 52,25x2,5 Ø | 2 | DIN 73102 | ||||
01-848-13-2 |
Kolbenringe 52,50x2,5 Ø | 2 | DIN 73102 | ||||
01-848-13-3 |
Kolbenringe 52,75x2,5 Ø | 2 | DIN 73102 | ||||
01-848-13-4 |
Kolbenringe 53x2,5 Ø | 2 | DIN 73102 | ||||
01-848-13-5 |
Kolbenringe 53,25x2,5 Ø | 2 | DIN 73102 | ||||
01-848-13-6 |
Kolbenringe 53,50x2,5 Ø | 2 | DIN 73102 | ||||
01-848-13-7 |
Kolbenringe 53,75x2,5 Ø | 2 | DIN 73102 | ||||
01-848-13-8 |
Kolbenringe 54x2,5 Ø | 2 | DIN 73102 | ||||
15 | 01-848-14-0 |
Kolbenbolzen 12x8x43 Ø | 1 | DIN 73121 | |||
01-848-14-1 |
Kolbenbolzen 12,05x8x43 Ø | 1 | DIN 73121 | ||||
01-848-14-2 |
Kolbenbolzen 12,10x8x43 Ø | 1 | DIN 73121 | ||||
16 | -- |
Drahtsprengring 12 Ø | 2 | DIN 73123 | |||
17 | 2-00.63-04 |
|
3 | DIN 5412 |
|||
18 | 1-00.92-04 |
Abdeckscheibe zum Rollenlager - Antriebsseite | 1 | ||||
19 | 01-843.10-0 |
Wellenförmiger Spannring für Abdeckscheibe | 1 | ||||
20 | Radialdichtring A17x40x7 Bild | 1 | DIN 6504 | ||||
21 | 01-843.11-0 |
Ölleitscheibe | 1 | ||||
22 | 1-00.71-04 | Ausgleichscheibe - Lichtmaschinenseite | - | n. Bed | |||
23 |
|
Radialdichtring A17x30x7 Bild | 1 | DIN 6504 | |||
24 | -- |
Scheibenfeder 4x5 | 2 | DIN 6888 | |||
25 | 01-841.09-0 |
Dichtung zur Dichtkappe Bild | 1 | ||||
26 | 01-841.10-0 |
Dichtkappe | 1 | ||||
27 | 01-847.18-0 |
Kettenrad auf Kurbelwelle | 1 | ||||
Radialdichtring - Antriebsseite A17x40 (Blechgekapselte Dichtung) | |||||||
Radialdichtring = Manschettendichtung =Wellendichtring = WeDi |
|
