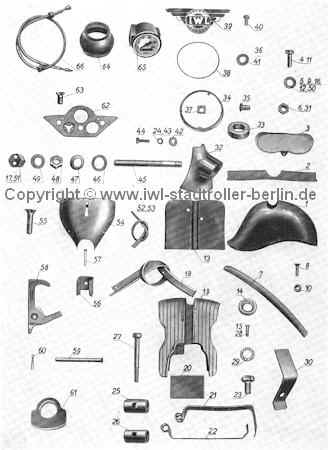

| Tafel 9 - Verkleidung |
|
||||||
| . | ||||||
Lfd. |
Ersatzteil-Nr. |
Benennung und DIN-Bezeichnung |
Stück |
Bemerkung |
||
Verkleidung |
||||||
| 1 | R56-7031 |
Kotflügel | 1 | |||
| 2 | -703:4 |
Gummiformteil (grau) | 2 | |||
| 3 | -7032 |
Schutzkappe | 1 | |||
| 4 | -- |
Sechskantschraube M6x15 DIN 933 5D | 2 | verzinkt | ||
| 5 | -- |
Federscheibe B6 DIN 137 | 2 | phosphatiert | ||
| 6 | -- |
Sechskantmutter M6 DIN 934 4D | 2 | verzinkt | ||
| 7 | -703:2 |
Zierleise | 1 | |||
| 8 | -703:3 |
Senkschraube M3 | 3 | phosphatiert | ||
| 9 | -- |
Federscheibe A3 DIN 137 | 3 | |||
| 10 | -- |
Sechskantmutter M3 DIN 934 4D | 3 | verzinkt | ||
| 11 | -- |
Sechskantschraube M8x15 DIN 933 5D | 2 | Kopf glazverchr. | ||
| 12 | -- |
Federscheibe B8 DIN 137 | 2 | verzinkt | ||
| 13 | R56-701 |
Spritzblech (vollst.) | 1 | |||
| 14 | -70:4 |
Blendscheibe | 6 | |||
| 15 | -- |
Linsensenkschraube M6x18 DIN 91 5S | 6 | Kopf glazverchr. | ||
| 16 | -- |
Federscheibe B6 DIN 137 | 6 | phosphatiert | ||
| 17 | -- |
Hutmutter M6 DIN 917 5S | 6 | verchromt | ||
| 18 | -70:1 |
Keder 686 lg. | 1 | Farbe: grau | ||
| 19 | R56-706:1 |
Trittbrett | 1 | |||
| 20 | R56-706-2 |
Gummiunterlage 2x66x90 | 1 | |||
| 21 | -706:4 |
Spannband, lang | 1 | |||
| 22 | -706:3 |
Spannband, kurz | 1 | |||
| 23 | -- |
Sechskantschraube M6x12 DIN 933 5D | 1 | verzinkt | ||
| 24 | -- |
Ferdering A6 DIN 127 | 1 | phosphatiert | ||
| 25 | -706:5 |
Hülse (Rohr 15x1,5x25 lg) | 1 | |||
| 26 | -706:6 |
Gewinderolle (Gewinde M6) | 1 | |||
| 27 | -706:7 |
Sechskantschraube M6 | 1 | |||
| 28 | --- |
Linsensenkschraube M6x18 DIN 91 5S | 3 | Kopf glanzverchr. | ||
| 29 | -- |
Fächerscheibe A6,4 DIN 6798 | 3 | phosphatiert | ||
| 30 | -70:7 |
Winkel | 2 | |||
| 31 | -- |
Sechskantmutter M6 DIN 934 4D | 3 | verzinkt | ||
| 32 | -702:1 |
Blende | 1 | |||
| 33 | -702:2 |
Kabelmuffe | 1 | |||
| 34 | -7021 |
Stellring | 1 | |||
| 35 | -- |
Linsensenkschraube AM6x10 DIN 91 5S | 3 | Kopf glanzverchr. | ||
| - | -- |
Türpuffer G 5235 | 2 | |||
| 36 | -- |
Federscheibe A6 DIN 137 | 3 | phosphatiert | ||
| 37 | -- |
Vierkantmutter M6 DIN 557 4D | 3 | phosphatiert | ||
| 38 | -702:3 |
Ring | 1 | |||
| 39 | R56- 703:1 |
Firmenschild | 1 | |||
| 40 | -- |
Halbrundschraube AM3x12 DIN 86 5S | 2 | Kopf glanzverchr. | ||
| 41 | -- |
Federscheibe A3 DIN 137 | 2 | phosphatiert | ||
| 42 | -- |
Scheibe 6,4 DIN 125 | 2 | |||
| 43 | -- |
Federring B6 DIN 127 | 2 | phosphatiert | ||
| 44 | -- |
Zylinderschraube M6x15 DIN 84 5S | 2 | |||
| 45 | R56- 702:5 |
Stifftschraube | 2 | |||
| 46 | -- |
Scheibe 6,4 DIN 125 | 2 | |||
| 47 | -- |
Kugelscheibe C6,4 DIN 6319 | 2 | verzinkt | ||
| 48 | -- |
Sechskantmutter AM6 DIN 4394D | 2 | |||
| 49 | -- |
Scheibe 6,4 DIN 125 | 2 | |||
| 50 | -- |
Federscheibe B6 DIN 137 | 2 | |||
| 51 | -- |
Hutmutter M6 DIN 917 5S | 2 | |||
| 52 | - 70:2: |
Doppelwulstkeeder 370 lg | 2 | Farbe: grau | ||
| 53 | - 70:3: |
Doppelwulstkeeder 310 lg | 2 | Farbe: grau | ||
| 54 | -705:1 |
Kappe | 1 | |||
| 55 | -- |
Linsensenkschraube M6x15 DIN 91 5S | 2 | Kopf glanzverchr. | ||
| - | -- |
Federring B6 DIN 127 | 2 | phosphatiert | ||
| 56 | -705:2 |
Feder | 1 | |||
| 57 | -- |
Halbrundniet 2x10 DIN 660 | 1 | |||
| 58 | -705:3 |
Haken | 1 | |||
| 59 | -- |
Bolzen 4h11x40x38,5 DIN 1434 St. | 1 | phosphatiert | ||
| 60 | -- |
Splint 1x8 DIN 94 | 1 | |||
| 61 | -70:5 |
Gummipolster | 1 | |||
| 62 | -7041 |
Instrumentenbrett | 1 | Farbe: elfenbein | ||
| 63 | -- |
Linsensenkschraube M6x10 DIN 91 5S | 2 | Kopf glanzverchr. | ||
| 64 | -70:6 |
Manschette | 1 | |||
| 65 | -- |
Tachometer (vollst.) 60Ø W=1 Typ TKW 17 | 1 | |||
| 66 | -- |
Biegsame Welle (vollst.)
|
1 | |||
| - | -702:4 |
Gewindebuchse | 4 | ohne Abbildung | ||
| -- | -- |
|
2 | ohne Abbildung | ||
| . | ||||||
Tewa |
-Technische Eisenwaren | |||||
SW |
-Schlüsselweite | |||||
|
