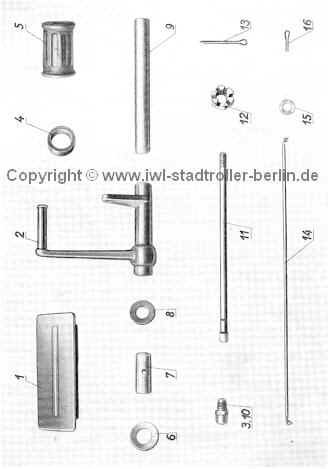

| Tafel 8 - Gangschaltung |
|
|||||
| . | |||||
Lfd. |
Ersatzteil-Nr. |
Benennung und DIN-Bezeichnung |
Stück |
Bemerkung |
|
Gangschaltung |
|||||
| 1 | -14:4 |
Abdeckplatte | 1 | für Trittbrett | |
| 2 | R56-1411 |
Fußschalthebel | 1 | ||
| 3 | -- |
Kugelschmierkopf AM6 DIN 3402 | 1 | ||
| 4 | -- |
Buchse B 18x2,5x12 DIN 16902 | 2 | für Fußhaltehebel | |
| 5 | -- |
Muffe B DIN 73483 | 1 | ||
| 6 | -- |
Scheibe 10,5 DIN 125 St. | 1 | ||
| 7 | -14:2 |
Hülse kurz 13Ø x 32,5 lg. | 1 | ||
| 8 | -- |
Scheibe 10,5 DIN 125 | 4 | HGW 2088 | |
| 9 | -14:1 |
Hülse lang 13Ø x 112 lg. | 1 | ||
| 10 | -- |
Kugelschmierkopf AM6 DIN 3402 | 1 | ||
| 11 | -14:3 |
Spannschraube M10x 240 lg. | 1 | ||
| 12 | -- |
Kronenmutter M10 DIN 935 4D | 1 | verzinkt | |
| 13 | -- |
Splint 2x22 DIN 94 | 1 | ||
| 14 | -1:42 |
Schaltstange | 1 | ||
| 15 | -- |
Scheibe 6,4 DIN 125 | 1 | verzinkt | |
| 16 | -- |
Splint 1,5x10 DIN 94 | 2 | ||
St. |
- Stahl | ||||
HGW |
- Hartgewebe (Zusammensetzung: Baumwollgewebe, Kresol-Phenolharz.) | ||||
SW |
-Schlüsselweite | ||||
|
