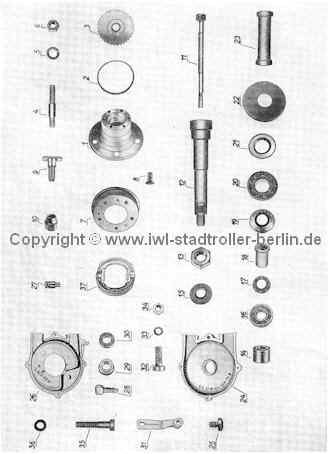

Tafel 5 - Hinterradnabe

Bild vergrößern

In' Spalte Lfd-Nr.' erscheinen sämtliche Teile des 'SR 56', welche bildlich auf der Tafel dargestellt sind (1957)

.

Lfd.
Nr.

Ersatzteil-Nr.

Benennung und DIN-Bezeichnung

Stück

Bemerkung

Hinterradnabe

1

R56-071:1

Nabenkörper

1

entspr.24.03.01

--0510:1(2) Pitty

2

-07:7

Spritzring

1

entspr.24.03.01

--0500:1(4) Pitty

3

-07:8

Kettenrad

1

entspr.24.03.01

--0500:2 / I (2) Pitty

4

-071:3

Stiftschraube M6

6

entspr.24.03.01

--0500:3 (4) Pitty

5

--

Federring B6 DIN 127

6

phosphatiert

6

--

Sechskantmutter M6 DIN 934 4D

6

verzinkt

7

-07:6

Bremstrommel

1

entspr.24.03.01

--0500:9(3) Pitty

8

--

Sechskantschraube A M6x10 DIN 63 5S

3

phosphatiert

9

-071:2

Stehbolzen M10

5

entspr.24.03.02

--0500:2(4) Pitty

10

-07:12

Radmuttern

5

entspr.24.03.02

--0400:1(4) Pitty

11

-07:11

Steckachse

1

12

-07:1

Achse

1

13

--

Achsmutter M14x1,5 DIN 934 4D

1

verzinkt

14

-074

Hülsenfeder 37Ø (vollst.)

1

15

-07:13

Distanzring 45Øx24Øx8,5

1

16

--

Radial-Rillenkugellager 6204 DIN 625

1

17

-07:4

Abdichtkappe

1

entspr.24.03.01

--0500:4(4) Pitty

18

-07:03

Distanzbuchse 35Ø x24Øx46

1

entspr.24.03.01

--0500:5 / I(4) Pitty

19

-07:2

Abdichtkappe

1

entspr.24.03.01

--0500:6(4) Pitty

20

--

Radial-Rillenkugellager 6206 DIN 625

1

21

--

Wellendichtring gd 35x62x10

1

Wellendichtring

Tewa

22

07:5

Kappe

1

entspr.24.03.

--0500:24(4) Pitty

23

-07:10

Abstandsbuchse

1

24

R56-073:1

Gehäusedeckel

1

verzinkt

25

--

Linsenschraube Ri M8x10 DIN 85 5S

1

26

-072:1

Bremsankerplatte

1

27

-072:2

Bremsankerbolzen

1

28

-0721

Bremsnocken vorm.

1

29

-072:3

Buchse 21Øx18,2Øx12,5

1

für Bremsnocken

30

-072:4

Buchse 16,2Øx8

1

für Bremsnocken

31

R56-072:5

Bremshebel

1

entspr.24.03.01

--0520:2(4) Pitty

32

--

Zylinderschraube M5x25 DIN 84 5S

1

verzinkt

33

--

Federring B5 DIN 127

1

phosphatiert

34

--

Sechskantmutter M5 DIN 934 4D

1

verzinkt

35

--

Zylinderschraube M6x30 DIN 84 5S

3

verzinkt auß. Gew.

36

--

Federscheibe A6 DIN 137

3

phosphatiert

37

R56- 0722

Bremskörper (vollst)

1

entspr.24.03.03

--0530(3) Pitty

.

Tewa

-Technische Eisenwaren

SW

-Schlüsselweite
