Tafel 4 - Vorderradnabe

Bild vergrößern

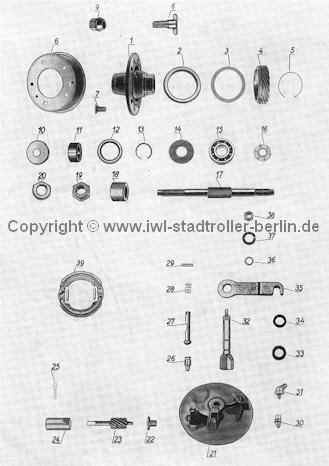

In' Spalte Lfd-Nr.' erscheinen sämtliche Teile des 'SR 56', welche bildlich auf der Tafel dargestellt sind (1957)
.

Lfd.
Nr.

Ersatzteil-Nr.

Benennung und DIN-Bezeichnung

Stück

Bemerkung

Vorderradnabe
1

R56-061:1

 Nabenkörper 1
entspr.24.03.02
--0411:1(2) Pitty
2

-061:2

 Staubring 66Ø x5 1
entspr.24.03.01
--0400:12(4) Pitty
3

-061:3

 Filzeinlage 64Ø x6 1
entspr.24.03.01
--0400:10(4) Pitty
4

-061:4

 Schraubenrad (Tachoantrieb) 1
5

-061:5

 Hackensprengring 47  DIN 70951 1
6

-07:6

 Bremstrommel 1
entspr.24.03.01
--0500:9(3) Pitty
7

--

 Sechskantschraube A M6x10 DIN 70591 3 phosphatiert
8

-011:2

 Stehbolzen M10 5
entspr.24.03.02
--0500:2(4) Pitty
9

-07:12

 Radmuttern (SW 14) 5
entspr.24.03.02
--0500:1(4) Pitty
10

-06:5

 Staubkappe 45,5Ø x8 1
entspr.24.03.03
--0400:11(4) Pitty
11

-06:3

 Distanzbuchse 2
entspr.24.03.01
--0400:4(4) Pitty
12

--

 (Radial) Wellendichtring A 25x35x7 2
Wellendichtring
Tewa
13

--

 Sicherungsring 36x1,5 DIN 472 2
14

-06:4

 Ausgleichscheibe 35x5Ø x1 1 nach Bedarf
15

--

 (Radial) Rillenkugellager 6202 DIN 625 2
16

-06:2

 Bundbuchse 34Ø x 19,2Ø x5 1
17

-06:1

 Achse 1
-

--

 Achse 206 lg. 1
entspr.24.03.02
--0400:3 Pitty
18

-06:6

 Abstandsbuchse 25Ø ± 1 x18 1
19

--

 Sechskantmutter M14x 1,5 DIN 934 5S 1 verzinkt
20

-06:7

 Bundmutter 2 für Achse
21

-062:1

 Bremsankerplatte 1
22

R56-062:5

 Bundbuchse 18Ø x 8Ø x 9,5 1
23

-062:6

 Tachoantriebswelle 1
entspr.24.03.01
--0420:8(4) Pitty
24

-062:7

 Buchse 16Ø x 31 1
25

--

 Paßkerbstift 4x25 (für -062:7)  DIN 1482 6S 1
26

-072:2

 Bremsankerbolzen 1
27

-062:8

 Bolzen 6Ø 1
entspr.24.03.01
--0420:10(4) Pitty
28

-062:9

 Druckfeder (für -062:8) 1
entspr.24.03.01
--0420:9(4) Pitty
29

--

 Zylinderkerbstift 2,5x10 (für. -062:9)DIN 1473  6S 1 phosphatiert
30

--

 Kugelschmierkopf  A M 6  DIN 3405 1
31

--

 Kugelschmierkopf  B M 6  DIN 3405 1
32

R56-0621

 Bremsnocken vorm. 1
33

-062:2

 Scheibe 20Ø x 4 1
entspr.24.03.01
--0420:7(4) Pitty
34

-062:3

 Zwischenscheibe 18Ø x 3 1
35

R56-0622

 Bremshebel 1
entspr.24.03.01
--0421(4) Pitty
36

-062:4

 Scheibe 14Ø x 1,5 1
entspr.24.03.01
--0420:2(4) Pitty
37

--

 Federring B6 DIN 127 1 phosphatiert
38

--

 Sechskantmutter M6  DIN 934 1 verzinkt
39

R56- 0722

 Bremskörper  (vollst) 1
entspr.24.03.03
--0530(3) Pitty
.


Tewa

 -Technische Eisenwaren


SW

 -Schlüsselweite
