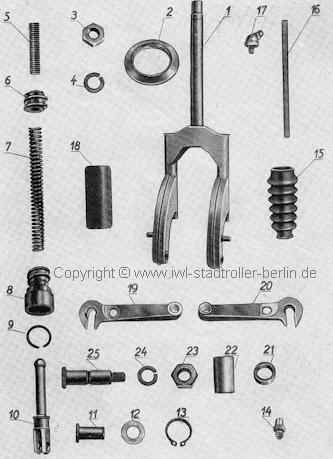

| Tafel 2 - Vorderradgabel |
|
|||||||
| . | |||||||
Lfd. |
Ersatzteil-Nr. |
Benennung und DIN-Bezeichnung |
Stück |
Bemerkung |
|||
Vorderradgabel |
|||||||
| 1 | R56-031 |
Vorderradgabel, nackt | 1 | ||||
| 2 | -03:11 |
Laufring | 1 | ||||
| 3 | -- |
Sechskantmutter M8 DIN 934 4D | 2 | verzinkt | |||
| 4 | -- |
Federring B8 DIN 127 | 2 | phosphatiert | |||
| 5 | -03:6 |
Stiftschraube M8x18 DIN 835 5S | 2 | ||||
| 6 | -03:5 |
Federschnecke | 2 | ||||
| 7 | -03:4 |
Druckfeder | 2 | ||||
| 8 | -03:2 |
Druckstück | 2 | ||||
| 9 | -- |
Sprengring B19 DIN 71 805 | 2 | phosphatiert | |||
| 10 | -03:3 |
Pleuel | 2 | ||||
| 11 | -03:9 |
Pleuelbolzen | 2 |
|
|||
| 12 | -- |
Scheibe 13 DIN 433 St. | 2 | verzinkt | |||
| 13 | -- |
Sicherungsring 12x1 DIN 471 | 2 | phosphatiert | |||
| 14 | -- |
Kugelschmierkopf A M6 DIN 3402 | 4 | ||||
| 15 | -- |
Faltmanschette G 6791 | 2 |
|
|||
| 16 | -03:12 |
Schellenband | 2 | ||||
| 17 | -- |
Kugelschmierkopf B M6 DIN 3402 | 2 | ||||
| 18 | -03:1 |
Gleitbuchse 32 Ø x 75 | 2 | ||||
| 19 | -032:1 |
Schwinghebel, links | 1 | ||||
| 20 | -033:1 |
Schwinghebel, rechts | 1 | ||||
| 21 | -032:3 |
Buchse 16 Ø x 8 | 2 |
|
|||
| 22 | -032:2 |
Laufbuchse 18 Ø x 30 | 2 |
|
|||
| 23 | -- |
Sechskantmutter M10x1 DIN 934 4D | 2 | verzinkt | |||
| 24 | -- |
Federring B10 DIN 127 | 2 | phosphatiert | |||
| 25 | -03:10 |
Schwinghebelbolzen | 2 |
|
|||
|
