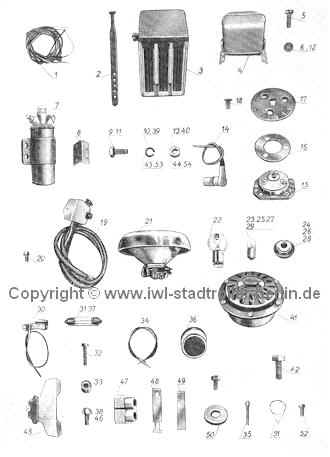

| Tafel 13 - Elektrische Anlage |
|
||||||||||
| . | ||||||||||
| *unter Benennung sind Links Bild zu bildlich dargestellten Teilen | ||||||||||
| . | ||||||||||
Lfd. |
Ersatzteil-Nr. |
Benennung und DIN-Bezeichnung |
Stück |
Bemerkung |
||||||
Elektrische Anlage |
||||||||||
| 1 | R56-501 |
Hauptleitung (Kabelbaum) | 1 | |||||||
| 2 | -501 |
Kabelband | 5 | |||||||
| 3 | -- |
Batterie 6V 8Ah | 1 | |||||||
| 4 | -- |
Reglerschalter RSC 30/6 W | 1 | |||||||
| 5 | -- |
Zylinderschraube M 5x10 DIN 84 5B | 4 | verzinkt | ||||||
| 6 | -- |
Federscheibe A 5 Din 137 | 4 | phosphatiert | ||||||
| 7 | -- |
Zündspule A DIN 72531 | 1 | Typ TJ 6/1 | ||||||
| 8 | -50:2 |
Winkel | 1 | |||||||
| 9 | -- |
Sechskantschraube M 5x12 DIN 933 5D | 2 | verzinkt | ||||||
| 10 | -- |
Federring B 5 DIN 127 | 2 | phosphatiert | ||||||
| 11 | -- |
Sechskantschraube M 6x15 DIN 933 5D | 2 | verzinkt | ||||||
| 12 | -- |
Federscheibe B 6 DIN 137 | 2 | phosphatiert | ||||||
| 13 | -- |
Sechskantmutter M 6 DIN 934 4D | 2 | verzinkt | ||||||
| 14 | -505 |
Zündleitung | 1 | |||||||
| 15 | -- |
Zündschloss Typ 8626 1/4 -000 | 1 | |||||||
| 16 | -50:6 |
Gummischeibe | 1 | |||||||
| 17 | 8626 / ¼-0:1 |
Abdeckplatte | 1 | verchr. | ||||||
| 18 | -- |
Linsensenkschraube AM 4x8 DIN 91 5D | 3 | Kopf glanzverchr. | ||||||
| 19 | -506 |
Leitung (Abblendschalter / Scheinwerfer) | 1 | |||||||
| 20 | -- |
Halbrundschraube M 4x6 DIN 86 | 2 | Kopf glanzverchr. | ||||||
| 21 | -- |
|
1 |
|
||||||
| - | -- |
Haken für Scheinwerfer | 1 | ohne Abbildung | ||||||
| 22 | -- |
Glühlampe (Bilux) B 6V 25/25W DIN 72601 | 1 | Sockel BA 20d | ||||||
| 23 | -- |
Glühlampe H 6V 1,5W DIN 72601 | 1 | Sockel BA 9s | ||||||
| 24 | -- |
Ladekontrollleuchte Typ AZL 20 rot | 1 | |||||||
| 25 | -- |
Glühlampe H 6V 1,5W DIN 72601 | 1 | Sockel BA 9s | ||||||
| 26 | -- |
Leergangskontrollleuchte Typ AZL 20 grün | 1 | |||||||
| 27 | -- |
Glühlampe H 6V 1,5W DIN 72601 | 1 | Sockel BA 9s | ||||||
| 28 | -- |
Gebläsekontrollleuchte Typ AZL 20 orange | 1 | |||||||
| 29 | -- |
Glühlampe H 6V 1,5W DIN 72601 | 1 | Sockel BA 9s | ||||||
| 30 | 8626 /1-3 |
Soffittenhalter | 1 | |||||||
| 31 | -- |
Glühlampe M 6V 3W DIN 72601 | 1 | Sockel S7 | ||||||
| 32 | -- |
Zylinderschraube M4x15 DIN 84 5S | 1 | |||||||
| 33 | R56-50:3 |
Zwischenbuchse 8Ø x 4Ø ; 8 lg. | 1 | verzinkt | ||||||
| 34 | -- |
Rücklichtleitung | 1 | |||||||
| 35 | -- |
Splint 3x15 DIN 94 | 3 | verzinkt | ||||||
| 36 | 8524.1 |
Schluß-Kennzeichenleuchte (ohne Bremslicht) | 1 | |||||||
| 37 | -- |
Glühlampe L 6V 5W DIN 72601 | 1 | Sockel BA 15s | ||||||
| 38 | -- |
Halbrundschraube AM 5x10 DIN 86 5S | 2 | verzinkt | ||||||
| 39 | -- |
Federring B5 DIN 127 | 2 | |||||||
| 40 | -- |
Sechskantmutter M5 DIN 934 4D | 2 | verzinkt | ||||||
| 41 | -- |
Signalhorn 6V DIN 72701 | 1 | TYP 25-45,1 | ||||||
| 42 | -- |
Sechskantschraube M8x20 DIN 933 5D | 1 | verzinkt | ||||||
| 43 | -- |
Federring B8 DIN 127 | 1 | verzinkt | ||||||
| 44 | -- |
Sechskantmutter M8 DIN 934 4D | 1 | verzinkt | ||||||
| 45 | 01-848.200-0 |
Warnanlage für Riemenriß Bild | 1 | MZ | ||||||
| 46 | -- |
Halbrundschraube AM 4x8 DIN 86 5S | 1 | |||||||
| 47 | -- |
Lüsterklemme, einpolig | 1 | |||||||
| 48 | R56-50:4 |
Halteblech | 1 | |||||||
| 49 | -50:5 |
Kabelband 9x0,5x40 lg. | 1 | |||||||
| - | -- |
Linsenschraube M4x6 DIN 85 5S | 1 | phosphatiert | ||||||
| 50 | -- |
Hülse Form Nr. G 4006 | 1 | |||||||
| 51 | -511 |
Leitung Scheinwerfer Masse | 1 | |||||||
| 52 | -- |
Halbrundschraube AM 4x8 DIN 86 5S | 1 | verzinkt | ||||||
| 53 | -- |
Federring A4 DIN 127 | 1 | |||||||
| 54 | -- |
Sechskantmutter M4 DIN 934 4D | 1 | verzinkt | ||||||
| - | -- |
Kontaktbrücke für Schlußleuchte | 1 | ohne Abbildung | ||||||
| - | -- |
Kontaktschalter | 1 | ohne Abbildung | ||||||
| - | -- |
Zündschlüssel | 1 | ohne Abbildung | ||||||
| . | ||||||||||
Tewa |
- Technische Eisenwaren | |||||||||
HGW |
- Hartgewebe (Zusammensetzung: Baumwollgewebe, Kresol-Phenolharz.) | |||||||||
MZ |
- VEB Motorradwerk Zschopau | |||||||||
|
