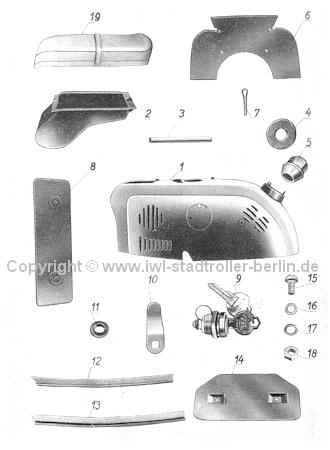

| Tafel 12 - Hinterhaube |
|
|||||
| . | |||||
Lfd. |
Ersatzteil-Nr. |
Benennung und DIN-Bezeichnung |
Stück |
Bemerkung |
|
Hinterhaube |
|||||
| 1 | R56-801 |
Hinterhaube | 1 | ||
| 2 | -802 |
Werkzeugkasten | 1 | ||
| 3 | -- |
Nietstift A4h11x48 DIN 7341 | 2 | phosphatiert | |
| 4 | -80:2 |
Scheibe | 3 | HGW 2088 | |
| 5 | -07:12 |
Radmutter (SW 14) | 3 | ||
| 6 | -803:1 |
Schmutzschutz | 1 | ||
| 7 | -- |
Splint 3x15 DIN 94 | 4 | verzinkt | |
| 8 | -80:7 |
Zwischenlage | 2 | ab Fz.1501 | |
| 9 | -- |
Schloss mit Schlüssel Nr. 3200 | 1 | ||
| 10 | -80:1 |
Knebel | 1 | ||
| 11 | -- |
Gummimuffe Form-Nr. G 6921 | 1 | ab Fz.1501 | |
| 12 | -80:4 |
Gummiformteil-links | 1 | Farbe grau | |
| 13 | -80:5 |
Gummiformteil-rechts | 1 | Farbe grau | |
| 14 | -80:3 |
Kennzeichenhalter | 1 | ||
| 15 | -- |
Halbrundschraube M5x10 DIN 86 5S | 4 | verzinkt | |
| 16 | -- |
Scheibe 5,3 DIN 125 | 2 | ||
| 17 | -- |
Federring B5 DIN 127 | 4 | phosphatiert | |
| 18 | -- |
Sechskantmutter M5 DIN 934 4D | 4 | verzinkt | |
| 19 | R56-30 |
Doppelsitz (vollst.) | 1 | ||
| - | R56-001 |
Rändelschraube M8 | 3 | ohne Abbildung | |
| . | |||||
Tewa |
-Technische Eisenwaren | ||||
HGW |
- Hartgewebe (Zusammensetzung: Baumwollgewebe, Kresol-Phenolharz.) | ||||
SW |
-Schlüsselweite | ||||
|
