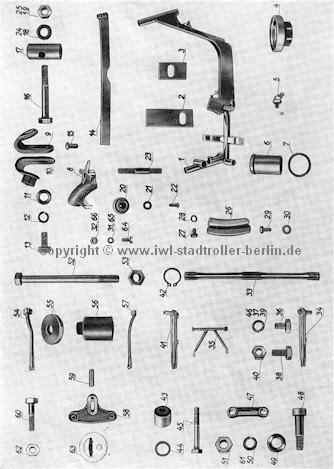

| Tafel 1 - Rahmen |
|
|||||||
| . | |||||||
| *unter Benennung sind Links Bild zu bildlich dargestellten Teilen | |||||||
| . | |||||||
Lfd. |
Ersatzteil-Nr. |
Benennung und DIN-Bezeichnung |
Stück |
Bemerkung |
|||
Teile zur Motorbefestigung |
|||||||
- |
6-Kantschraube M 6x45 Bild DIN 931-5 G | 4 | verzinkt | ||||
SR56-00:13 |
Sicherungsblech Bild | 2 | |||||
SR56-00:16 |
Sicherungsblech Bild | 2 | |||||
- |
6-Kantmutter M 6 Bild DIN 934-4 D | 4 | verzinkt | ||||
| Rahmen | |||||||
| 1 | R56-011 |
Rahmen | 1 | ||||
| 2 | -01:4 |
Zwischenlage hinten | 2 | f. Traversen hinten | |||
| 3 | -01:3 |
Zwischenlage | 1 | f. Traverse Mitte | |||
| 4 | -01:5 |
Laufring | 2 |
|
|||
| 5 | -- |
Kugelschmierkopf B M6 DIN 3402 | 2 | ||||
| 6 | -011:12 |
Lagerbuchse 35 Ø x 55 lg. Hgw. | 2 | f. Kerbzahnrohr | |||
| 7 | -- |
Schnurring G6561 | 2 |
|
|||
| 8 | -019:1 |
Haubenträger | 1 | ||||
| 9 | -0192 |
Haubenhalter, links | 1 | ||||
| 10 | -0191 |
Haubenhalter, rechts | 1 | ||||
| 11 | -- |
Scheibe 8,4 DIN 125 | 2 | verzinkt | |||
| 12 | -- |
Federring A8 DIN 127 | 2 | phosphatiert | |||
| 13 | -- |
Sechskantschraube M8x20 DIN 931 5D | 2 | verzinkt | |||
| 14 | -019:2 |
Spannband | 1 | f. Kraftstofbeh. | |||
| 15 | -- |
Halbrundkerbnagel 6x12 DIN 1476 4D | 2 | phosphatiert | |||
| 16 | -- |
Sechskantschraube M8x55 DIN 931 5D | 1 | verzinkt | |||
| 17 | -- |
Hülse 30 Øx40 lg. | 1 |
|
|||
| 18 | -- |
Federscheibe B8 DIN 137 | 1 | phosphatiert | |||
| 19 | -- |
Sechskantmutter M8 DIN 934 4D | 1 | verzinkt | |||
| 20 | -- |
Puffer G5235 | 2 |
|
|||
| 21 | -- |
Scheibe 4,3 DIN 433 | 2 | ||||
| 22 | -- |
Halbrundkerbnagel 4x10 DIN 1476 4D | 2 | phosphatiert | |||
| 23 | -- |
Stiftschraube M8x40 DIN 835 5D | 2 | phosphatiert | |||
| 24 | -- |
Federscheibe B8 DIN 137 | 2 | phosphatiert | |||
| 25 | -- |
Sechskantmutter M8 DIN 934 4D | 2 | verzinkt | |||
| 26 | R56-01:2 |
Schutzblech | 1 | ||||
| 27 | -- |
Sechskantschraube M6x8 DIN 933 5D | 2 | verzinkt | |||
| 28 | -- |
Federscheibe B6 DIN 137 | 2 | phosphatiert | |||
| 29 | -- |
Sechskantschraube M6x12 DIN 933 5D | 1 | verzinkt | |||
| 30 | -- |
Scheibe 6,4 DIN 125 | 1 | verzinkt | |||
| 31 | -- |
Federring B6 DIN 127 | 1 | phosphatiert | |||
| 32 | -- |
Sechskantmutter M6 DIN 934 4D | 1 | verzinkt | |||
| 33 | R56-01:1 |
Drehstabfeder (weitere Info im kombi-Katalog) | 1 | ||||
| 34 | -0131 |
Schwingarm, rechts | 1 | ||||
| 35 | -014 |
Stabilisator | 1 | ||||
| 36 | -- |
Sechskantschraube M10x15 DIN 933 5D | 2 | verzinkt | |||
| 37 | -- |
Federring B10 DIN 127 4D | 2 | phosphatiert | |||
| 38 | -- |
Sechskantschraube M10x20 DIN 933 5D | 2 | verzinkt | |||
| 39 | -- |
Federring B10 DIN 127 | 2 | phosphatiert | |||
| 40 | -- |
Sechskantmutter M10 DIN 934 4D | 2 | verzinkt | |||
| 41 | -012 |
Schwingarm, links | 1 | ||||
| 42 | -- |
Sicherungsring 20x1,2 DIN 3402 | 2 | ||||
| 43 | -01321 |
Hülsenfeder 24 Ø | 6 | f. Bremsh.u. Achsh. | |||
| 44 | -018:1 |
Distanzring | 3 | verzinkt | |||
| 45 | -- |
Sechskantschraube M10x75 DIN 931 5D | 1 | verzinkt | |||
| 46 | -- |
Federring B10 DIN 127 | 1 | ||||
| 47 | -0132:1 |
Bremshalter | 1 | ||||
| 48 | -013:1 |
Haltebolzen | 1 | f. Bremhalter | |||
| 49 | -- |
Scheibe mit Fase 10,5 DIN 125 | 1 | ||||
| 50 | -- |
Federring B10 DIN 127 | 1 | ||||
| 51 | -- |
Sechskantmutter M10 DIN 934 4D | 1 | verzinkt | |||
| 52 | -- |
Sechskantschraube M12x150 DIN 931 5D | 1 | verzinkt | |||
| 53 | -- |
Sechskantmutter M12 DIN 936 4D | 2 | verzinkt | |||
| 54 | -016 |
Führungsrohr, links | 1 | ||||
| 55 | -06:5 |
Staubkappe | 2 | verzinkt | |||
| 56 | -015 |
Hülsenfeder 42 Ø | 2 | für Querrohr | |||
| 57 | -017 |
Führungsrohr, rechts | 1 | ||||
| 58 | -0181 |
Achshalter | 2 | ||||
| - | -0181:1 |
Achshalter | 2 | neue Ausführung | |||
| - | -0182 |
Kettenspanner | 2 | f. Achsh. neue Ausf. | |||
| - | -- |
Sechskantmutter M6 DIN 934 4D | 4 | verzinkt | |||
| - | -- |
Scheibe 6,4 DIN 125 | 2 | verzinkt | |||
| 59 | -- |
Zylinderstift 8 (Passung: m6)x24 DIN 7 St 50 | 2 | ||||
| 60 | -- |
Sechskantschraube M10x40 DIN 931 5D | 4 | verzinkt | |||
| 61 | -- |
Federring B10 DIN 127 | 4 | phosphatiert | |||
| 62 | -- |
Sechskantmutter M10 DIN 934 4D | 4 | verzinkt | |||
| 63 | -01: 6 |
Exzenterscheibe (erste Kettenspanner Ausführung) Bild | 2 | verzinkt | |||
| 64 | -- |
Linsenschraube M6x15 DIN 85 5S | |||||
| 65 | -- |
Federring B6 DIN 127 | 2 | phosphatiert | |||
| 66 | -- |
Sechskantmutter M10 DIN 934 4D | 2 | verzinkt | |||
| *) | nur über DHZ lieferbar | ||||||
| Lfd. Nr. 63- gültig bis FZ 1001. | |||||||
|
