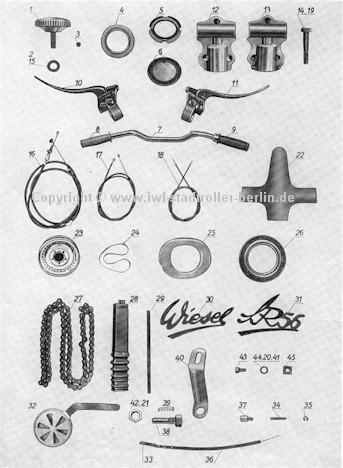

| Tafel 0 - Motorroller |
|
||||||
| . | ||||||
Lfd. |
Ersatzteil-Nr. |
Benennung und DIN-Bezeichnung |
Stück |
Bemerkung |
||
Zusammenstellung |
||||||
| 1 | R56-001 |
Rändelschrauhe M8 | 3 | |||
| 2 | -- |
Federscheibe DIN 137 | 3 | verzinkt | ||
| 3 | -- |
Kugel 6 mm III DIN 5401 | 46 | |||
| 4 | 03:11 |
Laufring 52 Ø x 6,5 | 1 |
|
||
| 5 | -00:1 |
Nutmutter M33x1 | 2 | |||
| 6 | -00:2 |
Sicherungsblech | 1 | |||
| 7 | 01-822.236-C |
Lenker | 1 | RT 125 | ||
| 8 | -829.03-0 |
Festgriff E DIN 71 903 (Blindgriff) | 1 | Farbe: grau | ||
| 9 | -829.04-0 |
Vergaserdrehgriff C DIN 71 903 | 1 |
|
||
| - | -829.05-0 |
Abschlußkappe (zum Drehgriff) | 1 | Alu | ||
| - | -- |
Sechskantschraube AM 5x10 DIN 63 (zur Abschlußkappe) | 1 | |||
| - | -822.101-0 |
Führungsstück (zum Drehgriff) | 1 | |||
| - | -822.102-0 |
Abschlußring (zum Drehgriff) | 1 | |||
| 10 | -835.58-0 |
Kupplungshebel M27 DIN 71 902 kpl. FS | 1 | |||
| 11 | -835.50-0 |
Bremshebel L DIN 71 902 kpl. FS | 1 | |||
| 12 | R56-00:03 |
Schale | 1 |
|
||
| 13 | -00:04 |
Schale | 1 |
|
||
| 14 | -- |
Sechskantschraube M8x45 DIN 931 5 D | 3 | Kopf verchromt | ||
| 15 | -- |
Federscheibe B8 DIN 137 | 3 | verzinkt | ||
| 16 | R56-003 |
Bremsbowdenzug (volst.) 1185 lg. | 1 | |||
| 17 | -004 |
Kupplungsbowdenzug (volst.) 1670 lg. | 1 | |||
| 18 | -005 |
Gasbowdenzug (volst.) 19 601 lg. | 1 | |||
| 19 | -- |
Sechskantschraube AM 6x40 DIN 931 5D | 4 | verzinkt | ||
| 20 | -- |
Federring A6 DIN 127 | 4 | phosphatiert | ||
| 21 | -- |
Sechskantmutter M6 DIN 934 4D | 4 | verzinkt | ||
| 22 | R56-00:06 |
Zwischenlage (Gummi) | 1 | für Haubenträger | ||
| 23 | -- |
Felge (Stahl-genietet) S 12-2 (2,50 x 12) | 3 | Pitty | ||
| - | -- |
Felge (Alu-genietet) S 12-2 (2,50 x 12) | 3 | SR56 | ||
| 24 | -- |
Felgenband *) | 3 | |||
| 25 | -- |
Schlauch*) 3,50 x 12 | 3 | |||
| 26 | -- |
Reifen *)3,50 x 12 DIN 7810 | 3 | |||
| 27 | -- |
Einfach-Rollenkette 1/4"x 1/2" (in Zoll) DIN 8187-88 Gl. | 1 | Pitty | ||
| - | -- |
Einfach-Rollenkette1x12,7 x 6,4 (in mm) DIN 8180-94 Gl | 1 | SR56 | ||
| - | -- |
Kettenschloß DIN 8187 | 1 | |||
| 28 | 24.0000-21:2 |
Kettenschutz | 2 | Pitty | ||
| - | SR56-00:8 |
Kettenschutz | 2 | SR56 | ||
| 29 | -00:9 |
Spannband 0,32x5x190 (f. Kettenschutz) | 4 | verzinkt | ||
| 30 | -00:10 |
Typenbezeichnung "Wiesel" | 1 | |||
| 31 | -00:11 |
Typenbezeichnung "SR56" | 1 | |||
| 32 | -0061 |
Luftfilter | 1 | |||
| - | SR56-007 |
Ferntupfer kpl. | 1 | |||
| 33 | -00711 |
Druckbolzen | 1 | verzinkt | ||
| 34 | -0071:1 |
Stift | 1 | verzinkt | ||
| 35 | -- |
Sicherungsscheibe 2,3 DIN 6799 | 1 | |||
| 36 | -- |
Seilhülle B3x175 DIN 71 987 | 1 | |||
| 37 | -007:3 |
Führungsbuchse | 1 | verzinkt | ||
| 38 | -007:1 |
Gewindehülse | 1 | verzinkt | ||
| 39 | -- |
Druckfeder 0,63dx5,7 Dax18 1u | 1 |
|
||
| 40 | SR56-007:4 |
Winkel | 1 | verzinkt | ||
| 41 | -- |
Federring B 10 DIN 127 | 1 | phosphatiert | ||
| 42 | -- |
Sechskantmutter M 10x1 DIN 936 | 1 | verzinkt | ||
| 43 | -- |
Sechskantschraube M 6x10 DIN 933 | 1 | verzinkt | ||
| 44 | -- |
Federring B 6 DIN 127 | 1 | phosphatiert | ||
| 45 | -- |
Vierkantmutter M6 DIN 557 | 1 | verzinkt | ||
| *) | nur über DHZ lieferbar | |||||
| Lfd. Nr. 33-45 Ferntupfer gültig ab FZ 1501 | ||||||
|
