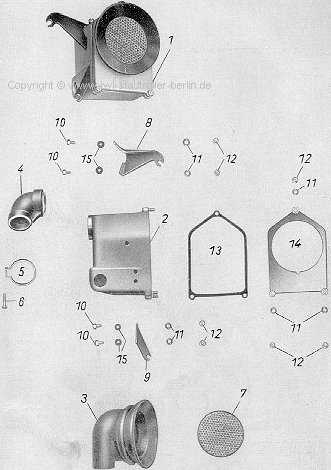

| Baugruppe -08 Tafel 8 - Ansauggeräuschdämpfer |
|
||||||||
| Bild Nr. 'B' |
Benennung und Größenangabe | Zeichnungsnummer DIN-Bezeichnung | zu verwenden in: Anzahl: |
|||||
P |
W |
B |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
|||
| 1 | Ansauggeräuschdämpfer, kpl. | 07.59-08 | - | - | 1 | |||
| 2 | Kasten | 07.59-08.10 | - | - | 1 | |||
| 3 | Filteraufnahme | 07.59-08.00:01 | - | - | 1 | |||
| 4 | Anschlußstutzen (Gummi) | 07.59-08.00:02 | - | - | 1 | |||
| 5 | Rohrschelle | 07.59-08.00:03 | - | - | 1 | |||
| 6 | Zylinderschraube BM 5x20 | DIN 84-4 S, verz. | - | - | 1 | |||
| 7 | Naßluftfilter (Patrone) | 07.59-08.00:04 | - | - | 1 | |||
| - | Luftfilter m. Verlg. | SR56-006 | 1 | 1 | - | |||
| o.B. | Buchse (Abstandsbuchsen Halter - Motorgehäuse) | 07.59-08.00:05 | - | - | 2 | |||
| 8 | Halter | 07.59-08.00:06 | - | - | 1 | |||
| 9 | Halter | 07.59-08.00:07 | - | - | 1 | |||
| 10 | Sechskantschraube M 6x15 | DIN 933-5 D, verz. | - | - | 4 | |||
| 11 | Federscheibe B 6 | DIN 137, ph. | - | - | 7 | |||
| 12 | Sechskantmutter M 6 | DIN 934-4 D, verz. | - | - | 7 | |||
| 13 | Zwischenlage | 07.59-08.00:08 | - | - | 1 | |||
| 14 | Deckel | 07.59-08.00:09 | - | - | 1 | |||
| 15 | Scheibe (Gummi) | 07.59-08.00:10 | - | - | 4 | |||
|
