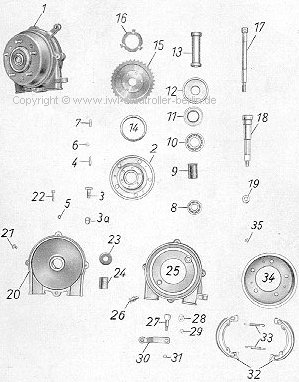

Baugruppe -07 Tafel 7 - Hinterradnabe

Bild vergrößern

In' Spalte 1' Bild-Nr.erscheinen sämtliche Teile des 'Berlin', welche bildlich auf der Tafel dargestellt sind (Nov.1959).
Positionen, die in dieser Spalte 1 mit ' - ' bezeichnet sind, finden nicht beim Roller 'Berlin' Verwendung.

- diese Seite wird noch mit weiteren Bildern ergänzt -

In' Spalte 2'  Benennung und Größenangabe sind Links Bild zu bildlich dargestellten original Teilen
Nr.
'B'		 Benennung und Größenangabe Zeichnungsnummer DIN-Bezeichnung zu verwenden in:
Anzahl:


P

W

B

1

2

3

4

5

6
1 Hinterradnabe kpl. Bild SR56-07 - 1 1
- Hinterradnabe kpl. 24.03.02-0500 1 - -
2 Nabenkörper (f. 3 Stiftschrauben) Bild SR56-071:1 - 1 1
- Nabenkörper (f. 6 Stiftschrauben) SR56-071:1 1 1 -
3 Radbolzen ältere Bauart M 10 Bild SR56-071:2 5 5 5
3 Radbolzen jüngere Bauart M 10 Bild 07.59-07.10:02 - - 5
3a Radmutter M 10 ältere Bauart M 10 Bild SR56-075 5 5 5
3a Radmutter M 10 jüngere Bauart M 10 Bild 07.59-07.01 - - 5
4 Stiftschrauben M 6 Bild SR56-071:3 6 3 / (6) 3
5 Federscheibe A 6 DIN 137 ph. - 3 3
- Federring B 6 DIN 127 ph. 10 (6) -
6 Sechkantmutter M 6 DIN 934-4 D, verz. 6 3 / (6) 3
7 Zylinderstift 6 m 6x20 Bild DIN 7 ST. 50 - 3 / (-) 3
8 Rillenkugellager 6204 Bild DIN 625 1 1 1
- Abdichtkappe Bild SR56-07:2 1 1 -
- Distanzbuchse Bild SR56-07:3 1 1 -
9 Distanzbuchse Bild 07.59-07.03 - - 1
10 Rillenkugellager 6206 Bild DIN 625 1 1 1
- Buchse, abges. 25x24,8x20,1x9 24.03-0500:15 1 - -
- Abdichtkappe Bild SR56-07:4 1 1 -
11 Wellendichtring A 35x62x10 Bild DIN 6503 1 1 1
12 Kappe (Staubkappe) Bild SR56-07:5 1 1 1
13 Abstandsbuchse Bild SR56-07:10 1 1 1
13a Abstandsbuchse (neue Ausführung) Bild 07.59-07.010 - - 1
- Kettenrad 35 Zähne (f. 6 Stiftschr.) 24.03.01-0500:2 1 1 -
14 Spritzring Bild SR565-07:7 1 1 1
- Distanzring 45x24x8,5 (nur SR56 Wiesel)Bild SR56-07:13 - 1 -
15 Kettenrad 35 Zähne (f. 3 Stiftschr.) Bild SR56-07:17 - 1 1
16 Sicherungsblech Bild SR56-07:15 - 1 1
17 Steckachse (n. Ausf.) 204 lg. SR56-07:11 1 1 1
- Steckachse (a. Ausf.) 214 lg. 24.03.01-0500:8 1 - -
18 Achse (n. Ausf.) 160 lg. Bild SR56-07:1 1 1 1
- Achse (a. Ausf.) 170 lg. 24.03.01-0500:7 1 - -
19 Sechskant- (Achs)mutter M 14x1,5 Bild DIN 934-4 D, v. 1 1 1
20 Gehäusedeckel (SR56 Wiesel) Bild SR56-073:1 - 1 1 *)
20 Gehäusedeckel (SR59 Berlin) Bild 07.59-07.30:01 - 1 1
- Gehäusedeckel, nackt 24.03-0500:16 1 - -
o.B. Hülsenfeder Dmr. 37 SR56-074 - 1 1
21 Linsenschraube Ri M 8x10 Bild DIN 85-5 S, v. - 1 1
21 Gummipropfen (Ersatz für die Linsenschraube) Bild DIN ?? - - 1
- Linsenschraube Ri M 6x8 DIN 85-5 S, v. 1 - -
22 Zylinderschraube M 6x30 DIN 84-5 S, v. 4 3 3
23 Gummiring Bild SR56-074:2 - (1) 1
24 Hülse, innen Bild SR56-074:1 - (1) 1
25 Bremsankerplatte (m. Bremsankerbolzen) Bild (SR56 Wiesel) SR56-072:1 / -072:2 - 1 1
25 Bremsankerplatte (m. Bremsankerbolzen) Bild (SR59 Berlin) 07.59-07.20:01 - - 1
- Bremsankerplatte, kompl.Bild (Pitty) 24.03.02-0520 1 - -
- Bremsankerplatte, nackt 24.03.02-0520:1 1 - -
26 Bremsankerbolzen Bild SR56-072:2 1 1 1
27 Bremsnocken Bild SR56-0723 1 1 1
- Linsensenkschraube AM 4x5 DIN 91, verz. 1 - -
28 Buchse Bild SR56-072:3 - 1 1
29 Buchse Bild SR56-072:4 - 1 1
- Buchse 24.03-0520:3 1 - -
- Buchse 24.03-0520:4 1 - -
30 Bremshebel Bild SR56-072:6 1 1 1
- Zylinderschraube M 5x25 DIN 84-5 S, verz. 1 1 -
- Federring B 5 DIN 127, ph. 1 1 -
- Sechskantmutter M 5 DIN 934-4 D, verz. 1 1 -
- Druckschmierkopf AM 6 DIN 3402 1 - -
31 Sicherungsring 10x1 Bild DIN 471 - - 1
32 Bremsbacke m. Belag Bild SR56-7221/2 + 2x-722:1 2 2 2
o.B. Bremsbelag 183, 2x25x4   2 2 2
33 Zugfeder -baugleich Vorderradnabe siehe Bild Tafel 6 - SR56-722:2 2 2 2
34 Bremstrommel -baugleich Vorderradnabe siehe Bild Tafel 6 - SR56-07:6 1 1 1
35 Senkschraube AM 6x10 DIN 63-5 S, ph. 3 3 3

*) Für neue Ausführung des Gehäusedeckels SR56-073 finden statt der Hülsenfeder -074 ab Fg. 1 'Berlin' Bild 23 und 24 Verwendung.
