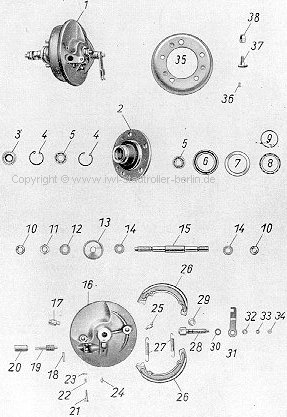

| Baugruppe -06 Tafel 6 - Vorderradnabe |
|
|||||||
 In' Spalte 2' Benennung und Größenangabe sind
Links Bild zu bildlich dargestellten original Teilen |
|||||||
| Bild Nr. 'B' |
Benennung und Größenangabe | Zeichnungsnummer DIN-Bezeichnung | zu verwenden in: Anzahl: |
||||
P |
W |
B |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
||
| X | Vorderradnabe Typ 1 - Typ 2 Erläuterung | ||||||
| 1 | Vorderradnabe Typ 1, kpl. Bild | SR56-061 | - | 1 | 1 | ||
| 1 | Vorderradnabe Typ 2, kpl. Bild | 07.59-06 | - | 1 | 1 | ||
| - | Vorderradnabe, kpl. | 24.03.03-0400 | 1 | - | - | ||
| 2 | Nabenkörper, nackt. Bild | SR56-061:7 | 1 | 1 | 1 | ||
| 3 | Radialdichtring A 25x35x7 Bild | DIN 6503 | 1 | 1 | 1 | ||
| 4 | Sicherungsring 36x1,5 Bild | DIN 472 | 2 | 2 | 2 *) | ||
| 5 | Rillenkugellager 6202 Bild | DIN 625 | 2 | 2 | 2 | ||
| - | Bundbuchse | SR56-06:2 | 2 | 2 | - | ||
| 6 | Staubring Bild | SR56-061:2 | 1 | 1 | 1 | ||
| 7 | Filzeinlage Bild | SR56-061:3 | 1 | 1 | 1 | ||
| 8 | Schraubenrad (Tachoantrieb) Bild | SR56-061:6 | - | 1 | 1 | ||
| - | Schraubenrad | 24.03-0400:9 | 1 | - | - | ||
| 9 | Hackensprengring 47 / DIN 70951 Bild | SR56-061:5 | 1 | 1 | 1 | ||
| 10 | Bundmutter (Achsmutter) Bild | SR56-06:7 | 2 | 2 | 2 | ||
| 11 | Sechskantmutter M 14x1,5 Bild | DIN 934-5 S, v. | 1 | 1 | 1 | ||
| 12 | Distanzbuchse Bild | 07.59-06:03 | - | - | 1 | ||
| 12 | Distanzbuchse Bild | SR56-06:6 | 1 | 1 | 1 | ||
| - | Ausgleichsscheibe 34,5x1 | SR56-06:4 | X | X | - | ||
| 13 | Staubkappe Bild | SR56-06:5 | 1 | 1 | 1 | ||
| 14 | Abstandsbuchse Bild | SR56-06:3 | 2 | 2 | 2 | ||
| 15 | Achse Bild | SR56-06:1 | (1) | 1 | 1 | ||
| - | Achse 206 lg. | 24.03.02-0400:3 | 1 | (1) | (1) | ||
| - | Abstandsbuchse | 24.03.02-0400:16 | 1 | - | - | ||
| 16 | Bremsankerplatte (Bremsankerbolzen eingenietet) Bild | SR56-062:1 / -072:2 | - | 1 | 1 | ||
| - | Bremsankerplatte, kpl. | 24.03.02-0420 | 1 | - | - | ||
| - | Bremsankerplatte, nackt | 24.03.02-0420:1 | 1 | - | - | ||
| 17 | Bremsankerbolzen | SR56-072:2 | 1 | 1 | 1 | ||
| 18 | Paßkerbstift 4x25 (f. -062:7) Bild | DIN 1472-6 S | 1 | 1 | 1 | ||
| 19 | Abtriebswelle Bild | SR56-062:6 | - | 1 | 1 | ||
| - | Abtriebswelle | 24.03.01-0420:5 | 1 | - | - | ||
| 20 | Buchse (ob. f. Abtriebswelle) Bild | SR56-062:7 | 1 | 1 | 1 | ||
| 21 | Bolzen (Tachowelle) Bild | SR56-062:8 | 1 | 1 | 1 | ||
| 22 | Druckfeder (f. -062:8) Bild | SR56-062:9 | 1 | 1 | 1 | ||
| 23 | Zylinderkerbstift 2,5x10 Bild | DIN 1473-6 S, ph. | 1 | 1 | 1 | ||
| 24 | Kugelschmierkopf AM 6 | DIN 3402 | 2 | 1 | 2 | ||
| 25 | Kugelschmierkopf BM 6 | DIN 3402 | - | 1 | - | ||
| 26 | Bremsbacke mit Belag Bild | SR56-7221/2 und 2x-722:1 | 2 | 2 | 2 | ||
| 27 | Zugfeder Bild | SR56-722:2 | 2 | 2 | 2 | ||
| - | Bremsbelag Abmessungen 183,2 x 2,5 x 4 mm | (2) | (2) | (2) | |||
| - | Hohlniet f. Bremsbelag A 4x0,5x9 | DIN 7340 | (18) | (18) | (18) | ||
| 28 | Bremsnocken Bild | SR56-0621 | 1 | 1 | 1 | ||
| 29 | Scheibe Bild | SR56-062:2 | 1 | 1 | 1 | ||
| 30 | Zwischenscheibe Bild | SR56-062:3 | 1 | 1 | 1 | ||
| 31 | Bremshebel Bild | SR56-0622 | 1 | 1 | 1 | ||
| 32 | Scheibe Bild | SR56-062:4 | 1 | 1 | 1 | ||
| 33 | Federring B 6 Bild | DIN 127, ph. | 1 | 1 | 1 | ||
| 34 | Sechskantmutter M 6 Bild | DIN 934-4 D, v. | 1 | 1 | 1 | ||
| - | Bundbuchse (unt. f. Abtriebsw.) | SR56-062:5 | 1 | 1 | - | ||
| 35 | Bremstrommel Bild | SR56-07:6 | 1 | 1 | 1 | ||
| 36 | Senkschraube AM 6x10 | DIn 63-5 S, ph. | 3 | 3 | 3 | ||
| 37 | Radbolzen Bild | 07.59-07.10:02 | 5 | 5 | 5 | ||
| - | Radbolzen Bild | SR56-071:2 | 5 | 5 | - | ||
| 38 | Radmutter (SW 17) Bild | 07.59-07.01 | 5 | 5 | 5 | ||
| - | Radmutter (SW 14) Bild | SR56-07:12 | 5 | 5 | - | ||
| *)Ab Fg. 16001 Sicherungsring 35x1,5 | DIN 472. | ||||||
| SW-Schlüsselweite | . | ||||||
|
