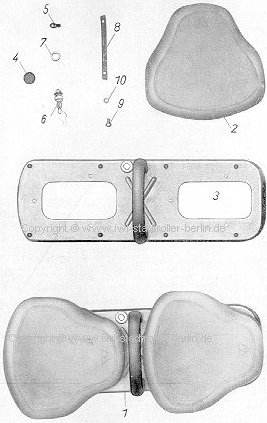

| Baugruppe -SO 13 Tafel 20 - Doppelsitz |
|
||||||||
| Bild Nr. 'B' |
Benennung und Größenangabe | Zeichnungsnummer DIN-Bezeichnung | zu verwenden in: Anzahl: |
|||||
P |
W |
B |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
|||
| 1 | Doppelsitz kpl. | SO 13 | - | (1) | 1 | |||
| - | Doppelsitz | SR56-30 | - | 1 | - | |||
| - | Doppelsitz | 24.03.02-2800 | 1 | - | - | |||
Einzelteile SO-13 SR 59 'Berlin' |
||||||||
| 2 | Einzelsitz | SO 13 B-U2 | - | - | 2 | |||
| 2 | Satteldecke | SO 13 B-3 | - | - | 2 | |||
| 3 | Aufnahmeboden, vollst. | SO 13 B-U1 | - | - | 1 | |||
| o.B. | Bodenblech vollst., (Sitzaufnahme) | SO 13 B-U1/2 | - | - | 2 | |||
| o.B. | Sitzpolster | SO 13 B-4 | - | - | 2 | |||
| o.B. | Gummipuffer, vorn | SO 13 E-5 | - | - | 6 | |||
| o.B. | Gummipuffer, hinten re | SO 13 E-6 | - | - | 1 | |||
| o.B. | Gummipuffer, hinten li | SO 13 E-7 | - | - | 1 | |||
| 4 | Kappe (Gummi) f. Schloß | SO 13 E-8 | - | - | 1 | |||
| o.B. | Griffstück | SO 13 E-9 | - | - | 1 | |||
| o.B. | Rohrniet A 6x0,5x25 | DIN 7340 St, verz. | - | - | 4 | |||
| 5 | Schließhaken | SO 13 E-10 | - | - | 1 | |||
| 6 | Schloß m. Schlüssel | SO 13 -3200 | - | - | 1 | |||
| 7 | Ring | SO 13 E-11 | - | - | 1 | |||
| 8 | Haltegurt | SO 13 E-12 | - | - | 1 | |||
| 9 | Sechskantschraube M 8x10 | DIN 933-4 D, verz. | - | - | 6 | |||
| 10 | Federring B 8 | DIN 127, verz. | - | - | 6 | |||
|
