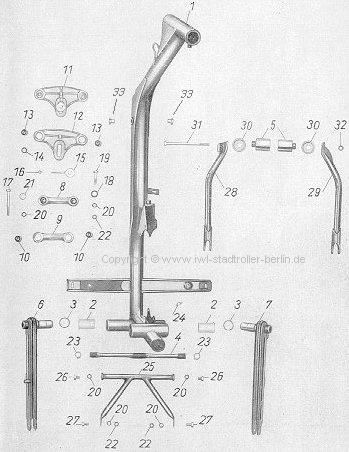

| Baugruppe - 01 Tafel 2 - Rahmen I |
|
||||||||
| In' Spalte 2' Benennung und Größenangabe sind Links Bild zu bildlich dargestellten original Teilen | ||||||||
| Bild Nr. |
Benennung und Größenangabe | Zeichnungsnummer DIN-Bezeichnung | zu verwenden in: Anzahl: |
|||||
P |
W |
B |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
|||
1 |
Berlin-Rahmen (Schweißteil) Bild | 07.59-01.10 | - | - | 1 *) | |||
| - | Wiesel-Rahmen (Schweißteil) Bild | SR56-011 | - | 1 *) | - | |||
| - | Pitty-Rahmen (Schweißteil) ohne Schwinge Bild | 24.03.03-0110 | 1 | - | - | |||
| 2 | Lagerbuchse Drm. 35,4 x 55 lg. Bild | SR56-011:12 | - | 2 | 2 | |||
| 3 | Schnurring Bild | G 6444 (G 6561 beim SR56) | - | 2 | 2 | |||
| 4 | Drehstabfeder Bild | SR56-01:1 | - | 1 | 1 | |||
| - | Zwischenlage, Mitte | SR56-01:3 | - | 1 | - | |||
| - | Zwischenlage, hinten | SR56-01:4 | - | 2 | - | |||
| 5 | alte Ausführung Silentbuchsen Hülsenfeder Drm. 42 (für Querrohr) Bild |
SR56-015 | - | 2 | 2 | |||
| - |
neue Ausführung Miramidbuchsen Lagerbuchsen Miramid Drm.40 Bund 47 (für Querrohr) Bild |
07.59-01.?? | - | - | 2 | |||
| 6 | Schwingarm, links Bild | (Wiesel- SR56-012) 07.59-01.30 | - | 1 | 1 | |||
| 7 | Schwingarm, rechts Bild | SR56-0131 | - | 1 | 1 | |||
| 8 | Bremshalter, kpl. | SR56-0132 | - | 1 | 1 1) | |||
| 9 | Bremshalter, nackt | SR56-0132:1 | - | 1 | 1 | |||
| 10 | Hülsenfeder Drm. 24 | SR56-01321 | - | 2 | 2 | |||
| - | Haltebolzen (6-Kantschraube M10x40 verz.) Bild | SR56-013:1 | - | - | - | |||
| 11 | Achshalter, kpl. Bild | (Wiesel- SR56-0181)07.59-01.01 | - | 2 | 2 1) | |||
| 12 | Achshalter, nackt Bild | -01.01:01 | - | 2 | 2 | |||
| 13 | Hülsenfeder Drm. 24 | SR56-01321 | - | 4 | 4 | |||
| 14 | Scheibe | 07.59-01.01:02 | - | 4 | 4 | |||
| - | Distanzring (für Brems- und Achshalter) | SR56-018:1 | - | 6 | 4 2) | |||
| 15 | Kettenspanner Bild | SR56-0182 | - | 2 | 2 | |||
| 15a | Exzenterscheibe (alter Kettenspanner-Wiesel)Bild | SR56-01:6 | - | 2 | - | |||
| 16 | Sechskantmutter M 6 | DIN 934-4 D, v. | 31 | 5 | 5 | |||
| 17 | Sechskantschraube M 10x75 | DIN 931-5 D, v. | - | 1 | 1 | |||
| 18 | Scheibe | SR56-80:2 | - | - | 2 | |||
| 19 | Sechskantschraube M 10x40 | DIN 931-5 D, verz. | - | 5 | 5 | |||
| 20 | Federring B 10 | DIN 127, ph. | 2 | 10 | 12 | |||
| 21 | Scheibe m Fase 10,5 | DIN 125, verz. | 2 | 1 | 1 | |||
| - | Zylinderstift 8 m 6x24 (Achshalter) | DIN 7 St 50 | - | 2 | - | |||
| 22 | Sechskantmutter M10 | DIN 934-4 D,v. | - | 9 | 9 | |||
| 23 | Sicherungsring 20x1,2 | DIN 471 | - | 2 | 2 | |||
| 24 | Kugelschmierkopf BM 6 | DIN 3402 | 1 | 2 | 2 | |||
| 25 | Stabilisator Bild | SR56-014 (Berlin- 07.59-01.40) | - | 1 | 1 | |||
| 26 | Sechskantschraube M 10x15 | DIN 933-5 D, v. | 2 | 2 | 2 | |||
| 27 | Sechskantschraube M 10x20 | DIN 933-5 D, v. | - | 2 | 2 | |||
| 28 | Führungsrohr, links Bild | SR56-016 | - | 1 | 1 | |||
| 29 | Führungsrohr, rechts Bild | SR56-017 | - | 1 | 1 | |||
| 30 | Staubkappe verz. Bild Typ I / Typ II | SR56-06:5 | - | 2 | 2 | |||
| 31 | Sechskantschraube M 12x150 Bild Typ I / Typ II | DIN 931-5 D, v. | - | 1 | 1 | |||
| 32 | Sechskantmutter M 12 Bild Typ I / Typ II | DIN 936-4 D, v. | - | 2 | 2 | |||
| 33 | Bundbuchse Bild | SR56-14:5 | - | 2 | 2 | |||
| *) | Mit 2 Hülsenfedern siehe Bild | SR56-015 | ||||||
| 2 Buchsen Bild | SR56-14:5 | |||||||
| 2 Kugelschmierköpfe BM 6 | DIN 3402 | |||||||
| 1) | Für Bremshalter ab Fz 11501, für Achshalter ab Fz 17001 | |||||||
| anstatt Hülsenfeder | 07.59-01321 | |||||||
| 1 Gummiring | 07.59-01321:2 | |||||||
| 1 Hülse, innen | 07.59-01321:3 | |||||||
| 2) | Roller 'Berlin' nur für Achshalter. | |||||||
|
