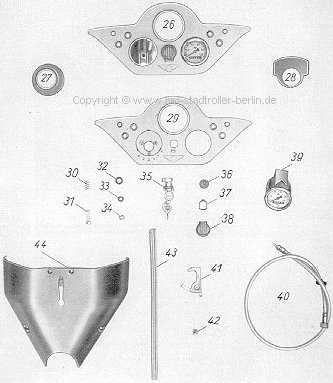

| Baugruppe -70 Tafel 17 - Verkleidung vorn |
|
||||||||
| Bild Nr. 'B' |
Benennung und Größenangabe | Zeichnungsnummer DIN-Bezeichnung | zu verwenden in: Anzahl: |
|||||
P |
W |
B |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
|||
o.B. |
Scheibe 6,4 | DIN 125, Al.-Leg. | 2 | 4 | 4 | |||
| o.B. | Federring B 6 | DIN 127, ph. | 2 | 4 | 2 | |||
| o.B. | Zylinderschraube M 6x15 | DIN 84-5 S | - | 2 | 2 | |||
| o.B. | Scheibe 8,4 | DIN 125, Al.-Leg. | - | 2 | 2 | |||
| o.B. | Kugelscheibe C 6,4 | DIN 6319, verz. | - | 2 | 2 | |||
| o.B. | 6-Kt.Mutter AM 6 | DIN 439-5 S | 2 | 2 | 2 | |||
| 26 | Instrumentenbrett, kpl. (Muster) | - | - | - | - | |||
| 17 | Manschette | SR56-70:6 | - | 1 | 1 | |||
| - | Halbrundkerbnagel 4x10 | DIN 1476-4 D, verz. | - | 2 | - | |||
| 28 | Gummipolster | 07.59-70.00:02 | - | 1 | 1 | |||
| 29 | Instrumentenbrett | -70.41 | - | - | 1 | |||
| - | Instrumentenbrett | SR56-7041 | - | 1 | - | |||
| - | dto. (2 Teile li + re) | 24.03.01-2100:6 | 1 | - | - | |||
| - | Zierleisten (unter d. Instrumentenbrett) | .02-2100:1 | 1 | - | - | |||
| - | Halbrundschraube AM 6x10 | DIN 86, verchr. | 4 | - | - | |||
| - | Linsenschraube AM 6x12 | DIN 85, verz. | 2 | - | - | |||
| 30 | Druckfeder, verz. (Lenkerschloß) | 07.59-70.00:03 | - | - | 1 | |||
| 31 | Bolzen 8 e 8x28 (Lenkerschloß) | DIN 1435-50 CrV4 | - | - | 1 | |||
| 32 | Dichtring (unt. Kontrolleuchten) | -70.40:01 | - | - | 4 | |||
| 33 | Scheibe (orange) | -70.40:02 | - | - | 1 | |||
| 33 | Scheibe (milchweiß) | -70.40:03 | - | - | 1 | |||
| 33 | Scheibe (grün) | -70.40:04 | - | - | 1 | |||
| 33 | Scheibe (rot) | -70.40:05 | - | - | 1 | |||
| 34 | Kappe (f. Kontrolleuchten) | -70.40:06 | - | - | 4 | |||
| 35 | Schloß mit Exz.-Scheibe | -3200 / -70.40:08 | - | - | 1 | |||
| 36 | Exzenterscheibe | -70.40:08 | - | - | 1 | |||
| 37 | Feder verz. (f. Lenkerschloßdeckel) | -70.40:07 | - | - | 1 | |||
| 38 | Deckel (Kunststoff f. Schloß) | -70.40:10 | - | - | 1 | |||
| o.B. | Nietstift 2 h 9x20 | DIN 7341 St. verz. | - | - | 1 | |||
| 39 | Tachometer Dmr. 60 W=1 | TKW 17 | 1 | 1 | 1 | |||
| 40 | biegs. Welle | AE 900 lg. | - | 1 | 1 | |||
| - | biegs. Welle | AE 650 lg. | 1 | - | - | |||
| o.B. | Linsensenkschraube M 6x10 | DIN 91-5 S, verchr. | - | 2 | 2 | |||
| 41 | Haken (Gepäck) | SR56-705:3 | - | 1 | 1 | |||
| - | Haken (Gepäck) | 24.03.02-2310:6 | 1 | - | - | |||
| o.B. | Bolzen 4 h 11x40x38,5 | DIN 1434-9 S 20 K, ph. | - | 1 | 1 | |||
| o.B. | Splint 1x8 | DIN 94- Flußstahl | - | 1 | 1 | |||
| 42 | Feder | SR56-705:2 | - | 1 | 1 | |||
| 43 | Doppelwulstkeeder 310 lg. | -70:3 | - | 2 | 2 | |||
| 44 | Kappe | -705:1 | - | 1 | 1 | |||
|
