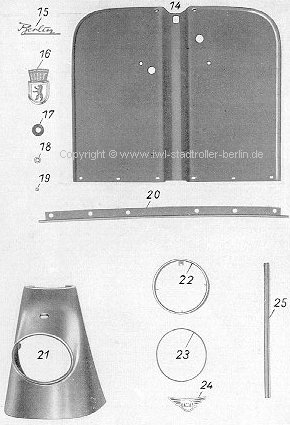

| Baugruppe -70 Tafel 16 - Verkleidung vorn |
|
||||||||
| Bild Nr. 'B' |
Benennung und Größenangabe | Zeichnungsnummer DIN-Bezeichnung | zu verwenden in: Anzahl: |
|||||
P |
W |
B |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
|||
| o.B. | Gewinderolle | SR56-706:6 | 1 | 1 | 1 | |||
| o.B. | 6-Kt.Schraube | -706:7 | 1 | 1 | 1 | |||
| - | Imbusschraube, verchr. | 24.03.01-2332:3 | 1 | - | - | |||
| - | Einbaustück dazu | 01-2332:2 | 1 | - | - | |||
| - | Sprengring 6 | DIN 9045 | 2 | - | - | |||
| - | Zahnscheibe A 10,5 | DIN 6797 | 2 | - | - | |||
| - | 6-Kt.Mutter M 10x1 | DIN 936, verz. | 2 | - | - | |||
| 14 | Spritzblech (Haftgr.) | 07.59-70.20 | - | - | 1 | |||
| 15 | Typenbezeichn. 'Berlin' | -70.21:01 | - | - | 1 | |||
| 16 | Wappen | -70.20:05 | - | - | 1 | |||
| o.B. | Halbrundniet 2x6 | DIN 660-Alu-Leg. | - | - | 5 | |||
| - | Spritzblech (Haftgrund) | SR56-701 | - | 1 | - | |||
| - | Typenzeichen 'Wiesel' | -00:10 | - | 1 | - | |||
| - | Serienbezeichnung 'SR 56' | -00:11 | - | 1 | - | |||
| - | Spritzblech (Bodenblech Teil1) | 24.03.01-2310 | 1 | - | - | |||
| 17 | Kabelmuffe | SR56-702:2 | 1 | 1 | 1 | |||
| o.B. | Linsensenkschrb. M 6x15 | DIN 91-5 S, verchr. | 5 | 5 | 5 | |||
| - | Türpuffer | G 3888 | - | 2 | - | |||
| o.B. | Federscheibe A 6 | DIN 137, ph. | 3 | 3 | 3 | |||
| o.B. | Vierkantmutter M 6 | DIN 557, ph. | 3 | 3 | 3 | |||
| 18 | Blendscheibe, verchr. | -70:4 | 10 | 6 | 9 | |||
| 19 | Hutmutter M 6 | DIN 1587-5 S, verchr. | - | 8 | 8 | |||
| 20 | Keeder 686 lg. | -70:1 | - | 1 | 1 | |||
| 21 | Blende, roh | 07.59-70.31 | - | 1 | 1 | |||
| 22 | Stellring | -7021 | 1 | 1 | 1 | |||
| - | Einsatzring (f. Scheinw.) | 24.03.01-2112:2 | 1 | - | - | |||
| 23 | Ring (Gummi) | SR56-702:3 | 1 | 1 | 1 | |||
| - | Haken (f. Scheinw. Bef.) | 24.03.02-2151 | 1 | - | - | |||
| o.B. | Stiftschraube | SR56-702:5 | - | 2 | 2 | |||
| - | Stiftschraube M 5x15 | DIN 939 Sh 4 | 1 | - | - | |||
| - | 6-Kt.Mutter M 5 | DIN 934-4 D, verz. | 1 | - | ||||
| - | Federring B 5 | DIN 127, verz. | 1 | - | - | |||
| 24 | Firmenschild | -703:1 | - | 1 | 1 | |||
| o.B. | Linsenschraube M 3x15 | DIN 85-5 S, verchr. | - | 2 | 2 | |||
| 25 | Doppelwulstkeeder (370 lg.) | -70:2 | - | 2 | 2 | |||
|
