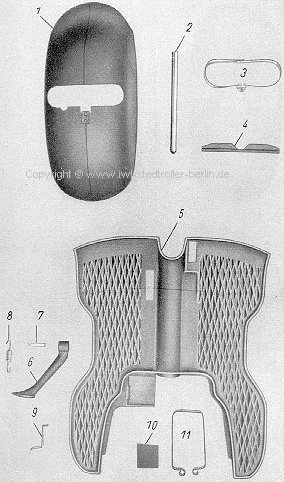

Baugruppe -70 Tafel 15 - Verkleidung vorn

Bild vergrößern

In' Spalte 1' Bild-Nr.erscheinen sämtliche Teile des 'Berlin', welche bildlich auf der Tafel dargestellt sind (Nov.1959).
Positionen, die in dieser Spalte 1 mit ' - ' bezeichnet sind, finden nicht beim Roller 'Berlin' Verwendung.

- diese Seite wird noch mit Bilder ergänzt -


Nr.
'B'
Benennung und Größenangabe Zeichnungsnummer DIN-Bezeichnung zu verwenden in:
Anzahl:


P

W

B

1

2

3

4

5

6

1 Kotflügel (Haftgr.) SR56-7031 - 1 1
o.B. Federscheibe A 3 DIN 137, ph. - 5 5
o.B. 6-Kt.Mutter M 3 DIN 934-4 D, verz. - 3 5
2 Zierleiste -703:2 - 1 1
o.B. Senkschraube (M 3x10 DIN 87) -703:3 - 3 3 *)
- Vorderhaube (Haftgr.) 24.03.01-2110 1 - -
- Zierleisten (untere, gebogen) 02-2121 2 - -
- Linsensenkschraube M 4x13 DIN 91, verz. 2 - -
- Senkschraube (für Zierleisten M 3x10) DIN 87, verz. 17 - -
- 6-Kt.Mutter M 3 DIN 934-4 D, verz. 17 - -
- Federring B 3 DIN 127, verz. 12 - -
- Abschlußknopf 02-2125 1 - -
- Zierleisten (mittl.) 02-2130 1 - -
- Firmenschild IWL 02-2100:10 1 - -
- Linsensenkschraube M 4x10 DIN 91, verz. 3 - -
- 6-Kt.Mutter M4 DIN 934-4 D, verz. 5 - -
- Federring B 4 DIN 127, ph. 5 - -
3 Schutzkappe (Haftgr.) SR56-7032 - 1 1
4 Gummiformteil -703:4 - 2 2
o.B. 6-Kt.Schraube M 6x15 DIN 931-5 D, verz. - 2 2
o.B. Federscheibe B 6 DIN 137, ph. - 10 10
o.B. 6-Kt.Mutter M 6 DIN 934-4 D, verz. 7 5 4
o.B. 6-Kt.Schraube M 8x15 DIN 933-5 D, verchr. - 2 2
o.B. Federscheibe B 8 DIN 137, verz. - 2 2
5 Trittbrett -707:1 - 1 1
- Fußblech (Bodenblech Teil 2) 24.03.02-2320 1 - -
- Gummiplatte (Fußblech, links) .02-2300:3 1 - -
- Gummiplatte (Fußblech, rechts) .02-2300:4 1 - -
- Zierleiste (Fußblech links) .02-2300:1 1 - -
- Zierleiste (Fußblech rechts) .02-2300:2 1 - -
- Zierleiste (unt. W. unt Batt.- Kasten) -2300:4 2 - -
6 Seitenstütze (neue Ausf.) 07.59-70.10:02 - 1 1 **)
6 Seitenstütze (f. Trittbrett mit Waffelmuster) SR56-17:1 - 1 1
- Seitenstütze (f. Sandguß- Trittbrett) -161:1 - 1 -
7 Bolzen 12 h 11x55x45 St 50 K DIN 1433-4 D, verz. - 1 1
- Buchse B 18x3x29 DIN 16902 - 1 -
o.B. Splint 3x35 DIN 94, verz. - 1 1
- Halbrundkerbnagel 4x20 DIN 1476-4 D - 1 -
8 Zugfeder (neue Ausf.) -17:2 - 1 1
- Zugfeder (alte Ausf.) -16:1 - 1 -
- Seitenstütze (alte Ausf. ) rechts 24.03.01-0610 1 - -
- Seitenstütze (neue Ausführung, links) .02-0610 1 - -
- Zugfeder .01-0600:1 1 - -
- Bolzen 12 h 11x50x46 DIN 1435-4 D, verz. 1 - -
- Scheibe 13 DIN 125, verz. 1 - -
- Splint 4x20 DIN 94, verz. 1 - -
9 Winkel SR56-70:7 - 2 2
o.B. Linsensenkschraube M 6x18 DIN 91-5 S, verchr. 4 - 8
- Linsensenkschraube M 6x18 DIN 91-5 S, verchr. - 3 -
o.B. Fächerscheibe A 6,4 DIN 6798, ph. - 3 2
10 Gummiunterlage (2x66x90) -706:2 - 1 1
- Zwischenlage (W + B-Kasten) 24.03.01-2310:2 4 - -
- dto. 01-2310:3 2 - -
- dto. 01-2310:4 2 - -
- Gummimuffe (Batteriek.) 01-2340:3 1 - -
- Gummimuffe (Batteriek.) 01-2340:1 1 - -
11 Batteriespannband SR56-706:8 - 1 1
o.B. Federring A 6 DIN 127, ph. 2 1 1
o.B. 6-Kt.schraube M 6x12 DIN 933-5 D, verz. - 1 1
o.B. Hülse -706:5 1 1 1

*). Ab Fg. 11200 Hammerschraube M 3x12) - - 3
**). Ab Fg. 20001 Seitenstütze (20 mm länger) - - -
