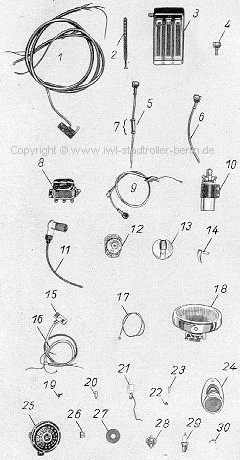

Baugruppe -50 Tafel 14 - Elektrische Anlage

Bild vergrößern

In' Spalte 1' Bild-Nr.erscheinen sämtliche Teile des 'Berlin', welche bildlich auf der Tafel dargestellt sind (Nov.1959).
Positionen, die in dieser Spalte 1 mit ' - ' bezeichnet sind, finden nicht beim Roller 'Berlin' Verwendung.

- diese Seite wird noch mit Bilder ergänzt -

Nr.
'B'		 Benennung und Größenangabe Zeichnungsnummer DIN-Bezeichnung zu verwenden in:
Anzahl:


P

W

B

1

2

3

4

5

6
1 Hauptleitung (Kabelbaum) 07.59-50.01 - - 1
- Hauptleitung (Kabelbaum) SR56-501 - 1 -
- Hauptleitung f. Roller mit Schaltkasten (Kabelbaum) 24.03.02-5030 1 - -
- Hauptleitung (Kabelbaum) 03-5100 1 - -
- Spulenkasten (f. Roller mit Schaltkasten) 8376.1 1 - -
2 Kabelband SR56-50:1 14 5 4
3 Batterie 6V 8Ah DIN 72311 1 1 1
4 Schutzkappe f. +Pol DIN 72311 1 1 1
5 Leitung, Batterie / Regler 07.59-50.02 - - 1
6 Leitung, Batterie / Masse -50.06 - 1 1
7 Sicherungshülse   1 1 1
8 Reglerschalter RSC 60/6 W 8106.6 - - 1
- Reglerschalter RSC 30/6 W 8106.6 1 1 -
o.B. Zylinderschraube M 6x15 DIN 84-5 S,verz. - - 5
- Zylinderschraube M 5x10 DIN 84-5 S, verz. 5 5 -
o.B. Federring A 6 DIN 127, verz. - - 3
- Federscheibe A 5 DIN 137, ph. - 4 -
9 Leitung, Lichtmaschine / Regler -50.05 - 1 1
- Leitung, Lichtmaschine / Regler / Zündspule 30 (-) 24.03.03-5060 / -5040 1 - -
10 Zündspule TI 6/1 A DIN 72531 1 1 1
- Winkel SR56-50:2 - 1 -
- Sechskantschraube M 5x12 DIN 933-5 D, verz. - 2 -
- Federring B 5 DIN 127,ph. - 2 -
- Sechskantschraube M 6x18 DIN 933-5 D, verz. - 2 2
o.B. Federscheibe B 6 DIN 137, ph. - 2 2
- Sechskantmutter M 6 DIN 934-4 D, verz. - 2 -
11 Zündleitung -505 1 1 1
12 Zündlichtschalter Typ 8626-1/6 (1) (1) 1
13 Abdeckplatte, verchr. Typ 8626-1/6 (1) (1) 1
- Abdeckplatte, verchromt Typ 8626, 1/6-0:1 1 1 -
o.B. Gummischeibe -50:6 1 1 1
14 Zündschlüssel Typ 8626-1/6 1 1 1
o.B. Linsensenkschraube AM 4x8 DIN 91-5 D, verz. 3 3 3
15 Abblendschalter LAS IKA 1 1 1
16 Leitung (Abblendschalter / Scheinwerfer) 07.59-50.03 - - 1
- Leitung (Abblendschalter / Scheinwerfer) SR56-506 1 1 -
17 Leitung (Scheinwerfer / Masse) -511 - 1 1
- Halbrundschraube M 4x6 DIN 86, verchr. 2 2 -
o.B. Glühlampe H 6V 1,5W DIN 72601 4 4 1
18 Scheinwerfer kpl. SM 130 DIN 72607 1 1 1
o.B. Streuscheibe f. SM 130 DIN 1 1 1
o.B. Blendring f. SM 130 DIN 1 1 1
19 Haken für Scheinwerfer -5101 1 1 1
o.B. Glühlampe (Bilux) B 6V 35/35W DIN 72601 - - 1
- Glühlampe (Bilux) B 6V 25/25W DIN 72601 1 1 -
o.B. Glühlampe I 6V 0,6W DIN 72601 - - 3
20 Einbaufassung (f. Kontrolleuchten) B 7 s - - 3
- Ladekontrolleuchte Typ AZL 20 rot 1 1 -
- Leergang - Kontrolleuchte Typ AZL 20 grün 1 1 -
- Gebläse - Kontrolleuchte Typ AZL 20 orange 1 1 -
o.B. Linsenschraube AM 3x10 DIN 85-4 S, verz. - - 2
- Leitung (Zündschloß / Batterie) 24.03.03-5030 1 - -
o.B. Leitung (Ladekontr. / Zündschloß B 0,75) DIN 72551, blau 150 lg. 1 1 1
o.B. Leitung (Zündschloß / Kontaktfeder B 0,75) DIN 72551, blau 180 lg. - 1 1
- Leitung (Ladekontr. / Leerlaufanzeige) 02-5000:3/4 1 1 -
21 Soffittenhalter 8626.1/3 1 1 1
o.B. Glühlampe M 6V 3W DIN 72601 2 2 1
22 Zwischenbuchse 8x4x8 lg. SR56-50:3 - 1 1
o.B. Zylinderschraube M 4x15 DIN 84-5 S, verz. - 1 1
o.B. Leitung (Kantaktbrücke / Schlußlicht B 0,75) DIN 72551, grau 1500 lg. - 1 1
o.B. Leitung (Kontaktbrücke / Bremslicht B 0,75) DIN 72551 1500 lg. schwarz / rot - 1 1
23 Kontaktbrücke, kpl. SR56-507 - 1 1
24 Brems-, Schluß- Kennzeichenleuchte (Stopplicht) 8522.2 1 1 1
o.B. Leitung (Soffittenhalter / Scheinwerfer B 0,75) DIN 72551, braun 500 lg. m. Kabelschuh 3x1,5 IKA Norm 249 1 1 1
o.B. Glühlampe L 6V 5W DIN 72601 - 1 1
- Halbrundschraube AM 5x10 DIN 86-5 S, verz. - 2 -
- Federring B 5 DIN 127, ph. - 2 -
- Sechskantmutter M 5 DIN 934-4 D, verz. - 2 -
25 Signalhorn 100x6 DIN 72701 1 1 1
o.B. Sechskantschraube M 8x20 DIN 933-5 D, verz. 1 1 1
o.B. Sechskantmutter M 8 DIN 934-5 D, verz. 1 1 1
o.B. Federring B 8 DIN 127, ph. 1 1 1
- Warnanlage f. Riemenriß 01-848.200-0 1 1 -
- Haltewinkel f. Warnanlage 24.02-5050:1 1 1 -
o.B. Isolierschlauch B 6x7,2, sw. DIN 40621-1460 lg. 1 1 1
- Isolierschlauch 4x5 DIN 40620 1 - -
o.B. Kontakthalter (Winkel / Rahmen) SR56-508 - 1 1
26 Lüsterklemme 2,5 einpolig 1 1 1
- Halteblech -50:4 - 1 -
- Kabelband -50:5 - 1 -
o.B. Sechskantschraube M 5x15 DIN 933-5 S, verz. - - 2
27 Hülse, Form G 4006 2 1 1
o.B. Sechskantmutter m 5 DIN 934-4 D, verz. - - 2
o.B. Linsenschraube AM 4x5 DIN 85-5 S, verz. - - 1
- Halbrundschraube AM 4x8 DIN 86-5 S, verz. 3 3 -
o.B. Sechskantmutter M 4 DIN 934-4 D, verz. 1 1 2
o.B. Federring A 4 DIN 127, ph. 2 1 2
o.B. Hohlniet 4x0,4x9 DIN 7339 4 4 2
o.B. Hohlniet 4x0,4x12 DIN 7339 - - 2
28 Bremslichtschalter 8602.1 1 1 1
o.B. Zylinderschraube M 4x20 DIN 84-4 S, verz. 2 2 2
o.B. Glühlampe F 6V 15W DIN 72601 1 1 1
o.B. Scheibe 4,3 DIN 433-St. verz. 1 - 2
- Leitung (Zündspule / Signalhorn) 24.03.03-5050 1 - -
o.B. Scheibe 5,3 DIN 125-St. verz. - - 2
29 Zündkerze M 14-240 - - 1
- Zündkerze M 14-225 1 1 -
- Linsenschraube M 4x18 DIN 91, verchr. 1 - -
- Nebenleitung 03-5070 1 - -
- Leitung (Leergangschalter / Lüsterklemme B 0,75) DIN 72551 1 - -
- Leitung (Bananenstecker / Schlußleuchte) .02-5120 1 - -
- Abdeckblech, kpl. .01-2170 1 - -
- Abdeckblech, kpl. .01-2100:7 1 - -
- Abdeckblech, kpl. .01-2180 1 - -
30 Kontaktfeder (unt. Instrumentenbrett) 07.59-50.00:01 - - 2
