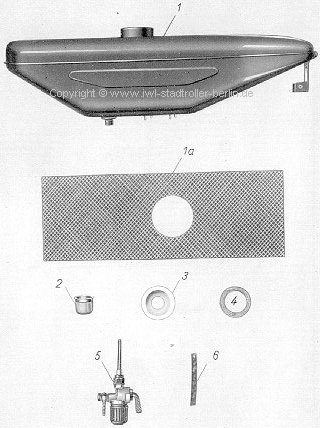

| Baugruppe -25 Tafel 13 - Kraftstoffbehälter |
|
||||||||
| Bild Nr. 'B' |
Benennung und Größenangabe | Zeichnungsnummer DIN-Bezeichnung | zu verwenden in: Anzahl: |
|||||
P |
W |
B |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
|||
| 1 | Kraftstoffbehälter (ohne Einzelteile) | 07.59-25.20 / -252 | - | (1) | 1 | |||
| - | Kraftstoffbehälter (ohne Einzelteile) | SR56-25 / -252 | - | 1 | - | |||
| 1a | Zwischenlage (Kraftstoffbehälter / Haube) | -00:5 | - | 1 | 1 | |||
| - | Kraftstoffbehälter | 24.03.03-4260 | 1 | - | - | |||
| 2 | Kraftstoffsieb | SR56-253 | 1 | 1 | 1 | |||
| 3 | Verschlußkappe R 40 | 2023 | 1 | 1 | 1 | |||
| 4 | Dichtring R 40 | 1 | 1 | 1 | ||||
| 5 | Kraftstoffhahn | 01-827.207-0 | 1 | 1 | 1 | |||
| 6 | Kraftstoffschlauch | 5x8,2x100 lg. Typ 605 |
1 | 1 | 1 | |||
|
