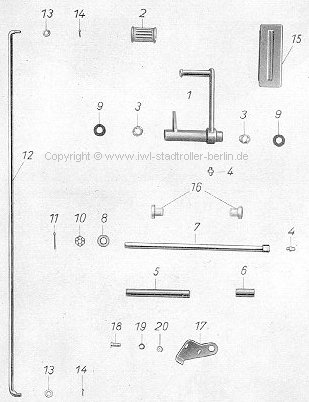

| Baugruppe -14 Tafel 12 - Gangschaltung |
|
||||||||
| Bild Nr. 'B' |
Benennung und Größenangabe | Zeichnungsnummer DIN-Bezeichnung | zu verwenden in: Anzahl: |
|||||
P |
W |
B |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
|||
| 1 | Fußschalthebel | SR56-1411 | - | 1 | 1 | |||
| - | Fußschalthebel | 24.03.01-1210 | 1 | - | - | |||
| 2 | Muffe B | DIN 73483 | 2 | 1 | 1 | |||
| 3 | Buchse Dmr. 18,2x2,5x12 | DIN 16902 TK-SK 083.14 | - | 2 | 2 | |||
| - | Buchse HGW 22x16x26 | 24.03-1210:2 | 1 | - | - | |||
| 4 | Kugelschmierkopf AM 6 | DIN 3402 | - | 2 | 2 | |||
| - | Kugelschmierkopf BM 6 | DIN 3402 | 1 | - | - | |||
| 5 | Hülse, lang | SR56-14:1 | - | 1 | 1 | |||
| 6 | Hülse, kurz | -14:2 | - | 1 | 1 | |||
| 7 | Spannschraube M 10x240 | -14:3 | - | 1 | 1 | |||
| 8 | Scheibe 10,5 | DIN 125 Al. Lg. | - | - | 1 | |||
| 9 | Scheibe 10,5 | DIN 125 HGW 2088 DIN 7735 | - | 4 | 2 | |||
| - | Scheibe 10,5 | DIN 125 St. | - | 1 | - | |||
| 10 | Kronenmutter M 10 | DIN 935-4 D, verz. | 1 | 1 | 1 | |||
| 11 | Splint 2x22 | DIN 94-St | 1 | 1 | 1 | |||
| 12 | Schaltstange | -14:6 | - | 1 | 1 | |||
| o.B. | Schaltstange (verstellbar) besteht aus: |
-143 (ab Fg. 15501) | - | 1 | 1 | |||
| o.B. | Haken | -143:1 | - | 1 | 1 | |||
| o.B. | Haken | -143:2 | - | 1 | 1 | |||
| o.B. | Spannschloßmutter M 8 | DIN 1479-5 S, verz. | - | 1 | 1 | |||
| o.B. | Sechskantmutter M 8 | DIN 934-4 D, verz. | - | 1 | 1 | |||
| o.B. | Sechskantmutter M 8 (links) | DIN 934-4 D, verz. | - | 1 | 1 | |||
| 13 | Scheibe 6,4 | DIN 125 S, verz. | 4 | 1 | 2 | |||
| 14 | Splint 1,5x10 | DIN 94 S, verz. | 4 | 2 | 2 | |||
| 15 | Abdeckplatte | -14:4 | - | 1 | 1 | |||
| 16 | Bundbuchse | -14:5 | - | 2 | 2 | |||
| 17 | Halteblech (f. Stoppschalter) | -14:7 | - | 1 | 1 | |||
| 18 | Linsensenkschraube AM 6x18 | DIN 91-5 S, glanzverchr. | - | - | 1 | |||
| 19 | Federring A 6 | DIN 127, ph. | 2 | - | 1 | |||
| 20 | Sechskantmutter M 6 | DIN 934-4 D, verz. | 2 | - | 1 | |||
| - | Gestängerohr, vorn 380 lg. | 24.03.01-1220 | 1 | - | - | |||
| - | Zwischenhebel, gekröpft | .02-1210 | 1 | - | - | |||
| - | Hebel z. Zwischenhebel, gerade | .02-1200:1 | 1 | - | - | |||
| - | Sechskantschraube M 6x25 | DIN 931, verz. | 1 | - | - | |||
| - | Gestängerohr, hinten 170 lg. | .01-1240 | 1 | - | - | |||
| - | Gabelkopf f. Gestängerohr | .01-1200:2 | 1 | - | - | |||
| - | Bolzen 6h 11x18x14,5 | DIN 1436, verz. | 1 | - | - | |||
| - | Sechskantschraube M 6x20 | DIN 931, verz. | 1 | - | - | |||
|
