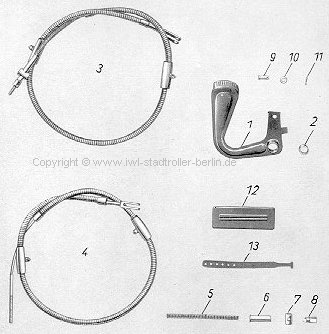

| Baugruppe -12 Tafel 11 - Bremsanlage |
|
||||||||
| Bild Nr. 'B' |
Benennung und Größenangabe | Zeichnungsnummer DIN-Bezeichnung | zu verwenden in: Anzahl: |
|||||
P |
W |
B |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
|||
| 1 | Bremspedal | SR56-1211 | (1) | 1 | 1 1) | |||
| - | Bremspedal | 24.03.01-1110 | 1 | - | - | |||
| - | Bolzen für Bremspedal | -0100:28 | 1 | - | - | |||
| - | Scheibe 10 | DIN 1440, verz. | 1 | - | - | |||
| - | Splint 3x15 | DIN 94 Fl. St. verz. | 1 | - | - | |||
| - | Kugelschmierkopf AM 6 | DIN 3402 | 1 | - | - | |||
| 2 | Buchse B 18x2,5x12 | DIN 16902 R 56-SK 083.14 | - | 2 | 2 | |||
| 3 | Bremsseil, vorm. *) | 07.59-12.10 | - | 1 | 1 | |||
| 4 | Bremsseil (ohne Bild 5-8) | -12.10 | - | (1) | (1) | |||
| o.B. | Bremsschutz | -12.10:01 | - | - | 1 | |||
| - | Bremsseil | 24.03.01-1120 | 1 | - | - | |||
| 5 | Druckfeder | SR56-122:3 | 1 | 1 | 1 | |||
| 6 | Hülse Dmr. 10x35 | -122:4 | 1 | 1 | 1 | |||
| 7 | Druckstück Dmr. 12x18 | -122:5 | 1 | 1 | 1 | |||
| 8 | Spannmutter M 6 | -122:6 | 1 | 1 | 1 | |||
| 9 | Bolzen 6h 11x16x13,5 | DIN 1434 St. 34, 11, verz. | 1 | 1 | 1 | |||
| 10 | Scheibe 6 | DIN 1440 St. verz. | 1 | 1 | 1 | |||
| 11 | Splint 1,5x10 | DIN 94-Fl. St. verz. | 1 | 1 | 1 | |||
| 12 | Abdeckplatte | -14:4 | - | 1 | 1 | |||
| 13 | Kabelband | -50:1 | - | - | 1 | |||
| o.B. | Kabelband 0,32x5x75 | -50:5 | - | - | 1 | |||
| *) | Für Ersatzteile Bremsteile auch in Sonderausführung. | |||||||
| 1) | Ab Fg. 16001 Bremspedal 07.59-12.20 verwendbar für alle Typen. | |||||||
|
