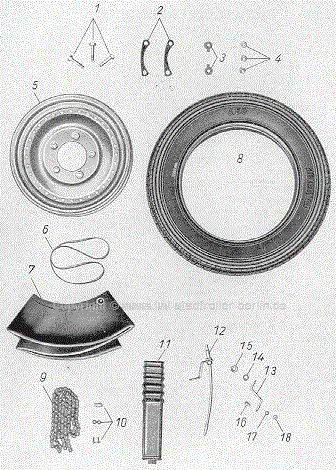

| Baugruppe - 00 Tafel 1 - Einzelteile |
|
||||||||
|
||||||||
| Bild Nr. |
Benennung und Größenangabe | Zeichnungsnummer DIN-Bezeichnung | zu verwenden in: Anzahl: |
|||||
P |
W |
B |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
|||
Teile zur Motorbefestigung |
||||||||
| 1 | 6-Kantschraube M 8x45 | DIN 931-8 G verz. | - | - | 3 | |||
| 2 | Sicherungsblech | 07.59-00.00:01 | - | - | 2 1) | |||
| 3 | Sicherungsblech 8,4 | DIN 93 St ph | - | - | 2 | |||
| 4 | 6-Kantmutter M 8 | DIN 934-4 D verz. | - | - | 2 | |||
| - | 6-Kantschraube M 6x45 Bild (P/ W) | DIN 931-5 G verz. | 4 | 4 | - | |||
| - | Sicherungsblech Bild (P/ W) | SR56-00:13 | 2 | 2 2) | - | |||
| - | Sicherungsblech Bild (P/ W) | SR56-00:16 | 2 | 2 2) | - | |||
| 4 | 6-Kantmutter M 6 Bild (P/ W) | DIN 934-4 D verz. | 4 | 4 | - | |||
| - | Federring B 6 | DIN 127 ph | 4 | 4 | - | |||
| - | Felge (Stahl-genietet) | S 12-2 (2,50 x 12) | 3 | - | - | |||
| 5 | Felge (Alu-genietet) | S 12-2 (2,50 x 12) | - | 3 | 3 | |||
| - | Felge (Alu-geschweißt ab Okt.60) | S 12-2 (2,50 x 12) | - | - | 3 | |||
| 6 | Felgenband *) | SR56-00:7 | 3 | 3 | 3 | |||
| 7 | Schlauch *) | 3,50 x 12 | 3 | 3 | 3 | |||
| 8 | Reifen Bild *) | 3,50 x 12 | 3 | 3 | 3 | |||
| 9 | Einfach-Rollenkette Bild (W/ B) 1 x 12,7 x 6,4 ( in mm) |
DIN 8187-94 Gl. | - | 1 | 1 | |||
| - | Einfach-Rollenkette Bild 1/4"x 1/2" ( in Zoll) | DIN 8187-88 Gl. | 1 | - | - | |||
| 10 | Kettenschloß Bild | Din 8187 | 1 | 1 | 1 | |||
| 11 | Kettenschutzschlauch Bild (W/ B) | SR56-00:8 | (2) | 2 | 2 | |||
| - | Kettenschutzschlauch Bild ( P ) | 24.0000-21:2 | 2 | - | - | |||
| 12 | Ferntupfer kpl. Bild (W/ B) | SR56-007 | - | 1 | 1 **) | |||
| 13 | Winkel Bild | SR56-007:4 | - | 1 | 1 **) | |||
| 14 | Federring B 10 Bild | DIN 127 ph | - | 1 | 1 **) | |||
| 15 | 6-Kantmutter M 10x1 Bild | DIN 936-4 D verz. | - | 1 | 1 **) | |||
| 16 | 6-Kantschraube M 6x10 | DIN 933-5D verz. | - | 1 | 1 **) | |||
| 17 | Federring B 6 | DIN 127 ph | - | 1 | 1 **) | |||
| 18 | 6-Kantmutter M 6 | DIN 557 verz. | - | 1 | 1 **) | |||
- |
Lüfteranschluß (zwischen Hinterhaube / Gebläse) | 07.59-00.00:03 | - | - | 1 3) | |||
| *) | nur über DHZ lieferbar. | |||||||
| **) | entfällt ab Fz 9801. | |||||||
| 1) | entfällt ab Fz 14001, ersetzt durch Federring B 8 | DIN 127 ph | - | - | 2 | |||
| 2) | entfällt, ersetzt durch Federring B 6 | DIN 127 ph | - | 2 | - | |||
| - | 2 | - | ||||||
| 3) | entfällt ab Fz 1001, da unzweckmäßig | |||||||
|
