Ankerdemontage

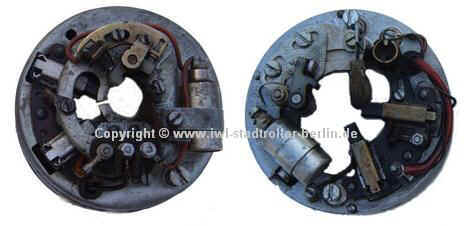

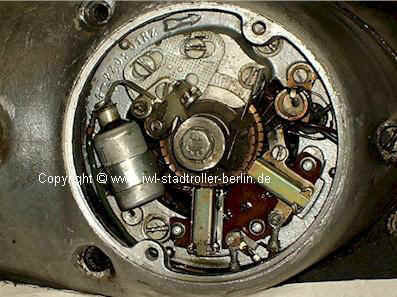

Die standardisierten Lichtmaschine 6 Volt 60 Watt in einem SR 59 Berlin

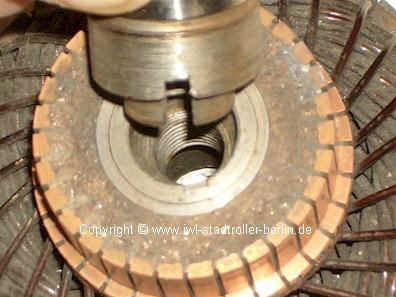

Ankerschraube herausdrehen und den Unterbrechernocken abnehmen.

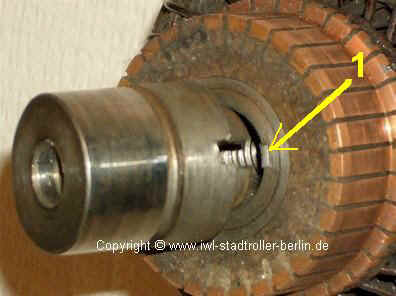

Dabei nicht die Zentrierung (1) an der Kollektorstirnseite beschädigen,

damit der Nocken wieder einwandfrei läuft.

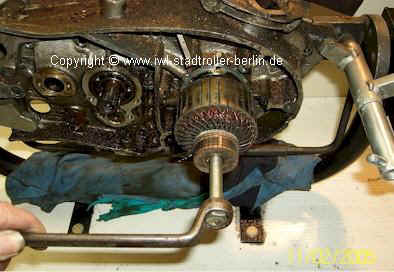

Den Anker der Lichtmaschine mit dem Abzieher 02-MW 39-4 abnehmen oder

mit Hilfe eines Bolzen M 10x 90 abnehmen (recht Gewinde)

Vorsicht mit anderen Hilfsmitteln,

z. B. einem Klauenabzieher, wird die Wicklung beschädigt oder

   das Lamellenpaket verdrückt.

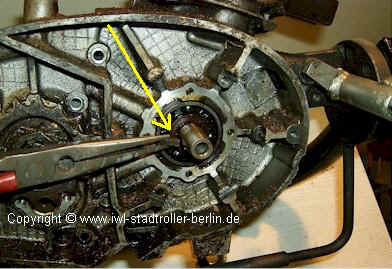

Die Passfeder des Ankers vom Kurbelwellenzapfen entfernen

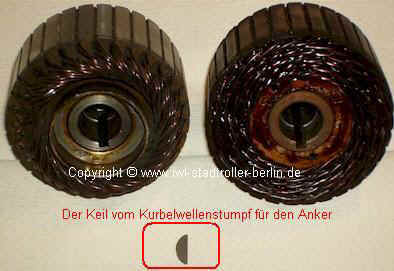

Den Keil vom Kurbelwellenstumpf für den Anker gut verwahren!
