Polgehäuses und Unterbrechernocken abnehmen

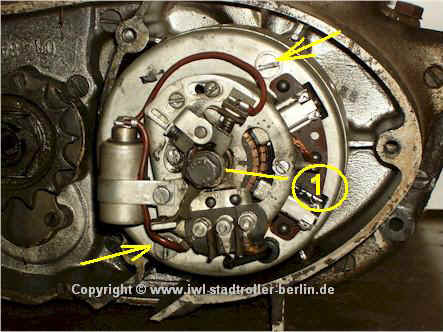

6 Volt 60 Watt Lichtmaschine

  Beide Halteschrauben (Pfeile!) des Polgehäuses lösen und abnehmen (es sitzt auf Zentrierung und Arretierstift!)
Anker festhalten (mit Hand + einem Lappen), Ankerschraube (1) herausdrehen und den Unterbrechernocken abnehmen.
Dabei nicht die Zentrierung an der Kollektorstirnseite beschädigen, damit der Nocken wieder einwandfrei läuft.
Beachten: Ankerschraube hat ein Gewinde M 7 (Sieben) und ist 80 mm lang,
eine falsche Ankerschraube zertört das Gewinde im Kurbelwellenzapfen und die Kurbelwelle wird unbrauchbar !!

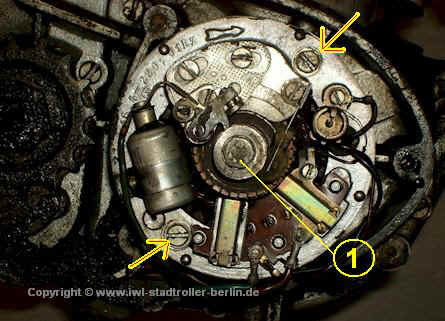

6 Volt 45 Watt Lichtmaschine

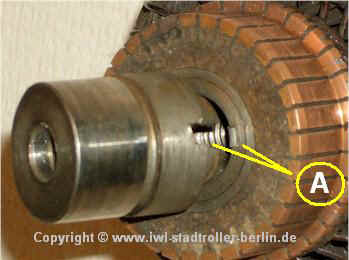

Abnehmen des Unterbrechernockens

( A-Nase der Ankerbohrung und Nut des Nockens)

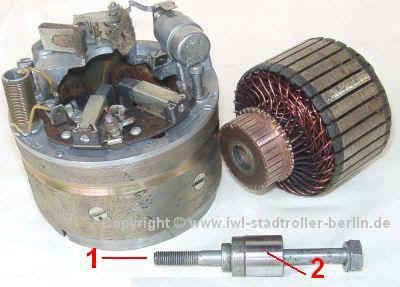

6 Volt 60 Watt Lichtmaschine

(1- Bolzen M 7x80 ; 2- Nocken)

Hinweis:

Die Unterbrechernocken von der 45 Watt und 60 Watt Lichtmaschine sind nicht Baugleich.

Text und Bilder: Bert N.
