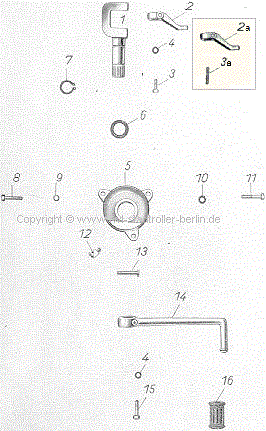

| Baugruppe -05 Tafel 5 - Kickstarter |
|
|||||||
 In' Spalte 2' Benennung und Größenangabe sind
Links Bild zu bildlich dargestellten original Teilen |
|||||||
| Bild Nr. 'B' |
Benennung und Größenangabe | Zeichnungsnummer DIN-Bezeichnung | zu verwenden in: Anzahl: |
||||
P |
W |
B |
|||||
1 |
2 |
3 |
4 |
5 |
6 |
||
| 1 | Verlängerung grob & fein verzahn Bild | SR56-051 | - | 1 | 1 | ||
| - | Verlängerung | 24.03.01-1410 | 1 | - | - | ||
| 2 | Schalthebel fein verzahnt Bild | SR56-05:3 | - | 1 | 1 | ||
| 2a | Schalthebel grob verzahnt Bild | 07.59-012-05 | - | - | 1 | ||
| Schalthebel unterscheiden Bild | - | - | - | - | |||
| - | Schalthebel | 24.03-1200:2 | 1 | - | - | ||
| 3 | Sechskantschraube M 6x18 | DIN 933-5 D, verz. | - | - | 1 | ||
| - | Sechskantschraube M 6x20 | DIN 931-5 D, verz. | - | 1 | - | ||
| 3a | Zylinderkerbstift 6x20 (Schalthebel grob verzahnt) | DIN 1473 | - | - | 1 | ||
| 4 | Federring B 6 | DIN 127, ph. | 3 | 2 | 2 | ||
| 5 | Kickstartergehäuse m. Buchse Bild | SR56-052 | - | 1 | 1 | ||
| 6 | Buchse A 28x3,5x21 Bild | DIN 16902 -052:2 | - | 1 | 1 | ||
| - | Kickstartergehäuse | 24.03-1420:1 | 1 | - | - | ||
| 7 | Sicherungsring 20x1,2 | DIN 471, ph. | - | - | 1 | ||
| - | Sprengring | DIN 9045, ph. | - | 1 | - | ||
| 8 | Sechskantschraube M 6x25 | DIN 931-5 D, verz. | 1 | 1 | 1 | ||
| 9 | Dichtring C 6x10 | DIN 7603 | - | 1 | 1 | ||
| 10 | Federscheibe B 6 | DIN 137, ph. | - | 1 | 1 | ||
| 11 | Sechskantschraube M 6x35 | DIN 931-5 D, verz. | - | 2 | 1 | ||
| - | Sechskantschraube M 6x30 | DIN 933-5 D, verz. | 2 | - | - | ||
| 12 | Kugelschmierkopf BM 6 Bild | DIN 3402 | - | 1 | 1 | ||
| - | Kugelschmierkopf AM 6 | DIN 3402 | 1 | - | - | ||
| 13 | Senkschraube M 6x35 | DIN 87-5 S, verz. | - | 1 | 1 | ||
| - | Senkschraube M 6x30 | DIN 87-5 S, verz. | 1 | 1 | - | ||
| 14 | Kickstarterhebel Bild | 07.59-05.01 | 1 | 1 | 1 | ||
| 15 | Sechskantschraube M 6x30 | DIN 931-8 G, hochgl. verchr. | 1 | 1 | 1 | ||
| - | Sechskantschraube M 6x25 | DIN 931-8 G, hochgl. verchr. | (1) | (1) | (1) | ||
| - | Federring B 7 | DIN 127, ph. | - | 1 | - | ||
| 16 | Muffe B für Kickstarterhebel Bild | DIN 73483 | 1 | 1 | 1 | ||
|
