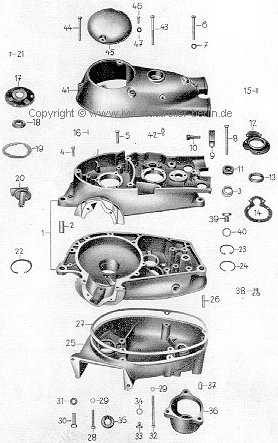

Gruppe - Motor Tafel 22 - Gehäuse |
|
||||||
Bild-Nr. |
Ersatzteil-Nr. |
Benennung |
Anzahl |
Bemerk. |
||
1 | 11-841.01-0 | Gehäusehälften vollständig | 1 | |||
2 | 05-841.02-0 | Paßhülse | 1 | |||
3 | 11-841.17-0 | Büchse fü Vorlegewelle | 1 | |||
18-00.125-05 | Distanzscheibe dazu | n. Bed. | ||||
4 | Zylinderschraube für Gehäuse BM 6x20 | 5 | DIN 84 - 5 S | |||
5 | Zylinderschraube für Gehäuse BM 6x25 | 2 | DIN 84 - 5 S | |||
6 | Zylinderschraube für Gehäuse BM 6x50 | 6 | DIN 84 - 5 S | |||
7 | Dichtring C 6x10 DIN 7603 | 1 | ||||
8 | Zylinderschraube für Gehäuse und Kabelschelle BM 6x65 | 1 | DIN 84 - 5 S | |||
9 | 11-841.14-0 | Halter für Lichtmaschinenkabel | 1 | |||
10 | 02-848.08-0 | Gummistopfen fü Leerlaufanzeigekabel | 1 | |||
11 | 11-841.18-0 | Verschlußstopfen für Gehäuse | 1 | |||
12 | 11-841.26-0 | Verschlußblech auf Abtriebsseite | 1 | |||
13 | Radialdichtring 25x35x7 | 1 | DIN 6504 | |||
14 | 11-841.27-0 | Dichtung für Verschlußblech | 1 | |||
15 | Senkschraube M 4x10 | 5 | DIN 63 - 5 S | |||
16 | Zylinderkerbstift für Lichtmaschinenarretierung 2,5x10 | 1 | DIN 1473 | |||
17 | 11-841.11-0 | Dichtkappe | 1 | |||
18 | Radialdichtring A 17x30x7 | 1 | DIN 6504 | |||
19 | 11-841.12-0 | Dichtung zur Dichtkappe | ||||
20 | 11-841.22-0 | Anschlußstück zum Ansauggeräuschdämpfer | 1 | |||
21 | Senkschraube M 4x10 | 3 | DIN 63 - 5 S | |||
22 | Sicherungsring 47x1,75 | 1 | DIN 472 | |||
23 | Sicherungsring für Vorlegewelle 32x1,2 | 1 | DIN 472 | |||
24 | 3-00.14-04 | Sprengring für Kupplungswelle | 1 | |||
25 | 11-841.04-0 | Konsoldeckel | 1 | |||
26 | Zylinderstift 6 m 6x20 | 2 | DIN 7 | |||
27 | 11-841.19-0 | Dichtung | 1 | |||
28 | Zylinderschraube BM 6x40 | 3 | DIN 84 - 5 S | |||
29 | Dichtring C 6x10 | 4 | DIN 7603 | |||
30 | Sechskantschraube M 8x28 für Gebläsegehäusebefestigung | 2 | DIN 931 - 5 D | |||
31 | Federscheibe B 8 für Gebläsegehäusebefestigung | 2 | DIN 137 | |||
32 | Zylinderschraube BM 6x70 | 2 | DIN 84 - 5 S | |||
33 | Sechskantschraube für Ölkontrolle M 8x12 | 1 | DIN 933 - 5 S | |||
34 | Dichtring C 8x14 | 1 | DIN 7603 | |||
35 | Radialdichtring A 25x35x7 | 1 | DIN 6504 | |||
36 | SR56-052:1 | Gehäuse | 1 | Lieferant: I.W.L. | ||
37 | 01-841.03-0 | Paßring für Konsoldeckel | 2 | |||
38 | 11-841.07-0 | Entlüfterschraube vollständig | 1 | |||
39 | 11-841.09-0 | Ölablaßschraube | 1 | |||
40 | Dichtring C 12x18 | 1 | DIN 7603 | |||
41 | 11-841.20-0 | Lichtmaschinendeckel | 1 | |||
42 | Druckschmierkopf AM 6 | 1 | DIN 3403 | |||
43 | Zylinderschraube BM 6x65 | 1 | DIN 84 - 5 S | |||
44 | Zylinderschraube BM 6x50 | 1 | DIN 84 - 5 S | |||
Sechskantschraube M 6x75 | 1 | DIN 931 - 5 D | ||||
Sechskantschraube M 6x90 | 1 | DIN 931 - 5 D | ||||
45 | 11-841.21-0 | Abschlußkappe für Lichtmaschinendeckel | 1 | |||
46 | Zylinderschraube dazu BM 5x12 | 2 | DIN 84 - 5 S | |||
47 | Federscheibe dazu B 5 | 2 | DIN 137 |
|
