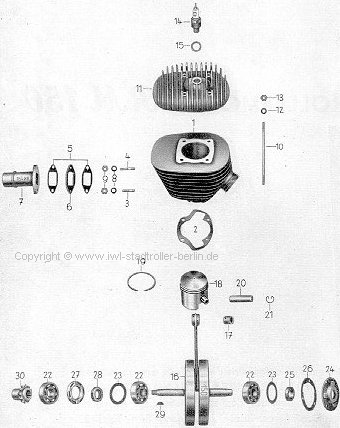

Gruppe - Motor Tafel 21 - Zylinder, Kurbelwelle, Kolben, |
|
||||||
Bild-Nr. |
Ersatzteil-Nr. |
Benennung |
Anzahl |
Bemerk. |
||
11-840.01-0 | Motor RM 150 vollständig | 1 | ||||
1 | 11-842.01-0 | Zylinderkörper Dmr. 56 | 1 | |||
11-835.00-0 | Zylinderkörper Dmr. 56,25 | 1 | ||||
11-835.01-0 | Zylinderkörper Dmr. 56,50 | 1 | ||||
11-835.02-0 | Zylinderkörper Dmr. 56,75 | 1 | ||||
11-835.03-0 | Zylinderkörper Dmr. 57 | 1 | ||||
11-835.04-0 | Zylinderkörper Dmr. 57,25 | 1 | ||||
11-835.05-0 | Zylinderkörper Dmr. 57,50 | 1 | ||||
11-835.06-0 | Zylinderkörper Dmr. 57,75 | 1 | ||||
11-835.07-0 | Zylinderkörper Dmr. 58 | 1 | ||||
2 | 11-842.05-0 | Zylinderfußdichtung | 1 | |||
3 | Stiftschraube M 6x20 | 1 | DIN 939 - 5 S | |||
4 | Stiftschraube M 6x25 | 1 | DIN 939 - 5 S | |||
5 | 11-842.10-0 | Dichtung zum Ansaugstutzen | 2 | |||
6 | 11-842.09-0 | Isolierflansch zum Ansaugstutzen | 1 | |||
7 | 11-842.08-0 | Ansaugstutzen | 1 | |||
8 | Federscheibe B 6 | 2 | DIN 137 | |||
9 | Mutter M 6 | 2 | DIN 934 | |||
10 | Stiftschraube M 6x120 | 4 | DIN 940 - 8 G | |||
11 | 11-842.06-0 | Zylinderdeckel | 1 | |||
12 | Federscheibe B 6 | 4 | DIN 137 | |||
13 | Mutter M 6 4 | 4 | DIN 93 | |||
14 | Zündkerze 14/240 M 14 | 1 | DIN 72502 | |||
15 | Zündkerzendichtung C 14x18 | 1 | DIN 7603 | |||
16 | 11-843.00-0 | Kurbelwelle vollständig ohne Lager | 1 | gekennzeichnet | ||
17 | 12-835.00-0 | Büchse für Pleuelstange | 1 | |||
18 | 56 503 | Kolben vollständig Dmr. 56 | 1 | |||
56 503-56,25 | Kolben vollständig Dmr. 56,25 | 1 | ||||
56 503-56,50 | Kolben vollständig Dmr. 56,50 | 1 | ||||
56 503-56,75 | Kolben vollständig Dmr. 56,75 | 1 | ||||
56 503-57 | Kolben vollständig Dmr. 57 | 1 | ||||
56 503-57,25 | Kolben vollständig Dmr. 57,25 | 1 | ||||
56 503-57,50 | Kolben vollständig Dmr. 57,50 | 1 | ||||
56 503-57,75 | Kolben vollständig Dmr. 57,75 | 1 | ||||
56 503-58 | Kolben vollständig Dmr. 58 | 1 | ||||
19 | 56 303 | Kolbenring Dmr. 56 | 2 | |||
56 303-56,25 | Kolbenring Dmr. 56,25 | 2 | ||||
56 303-56,50 | Kolbenring Dmr. 56,50 | 2 | ||||
56 303-56,75 | Kolbenring Dmr. 56,75 | 2 | ||||
56 303-57 | Kolbenring Dmr. 57 | 2 | ||||
56 303-57,25 | Kolbenring Dmr. 57,25 | 2 | ||||
56 303-57,50 | Kolbenring Dmr. 57,50 | 2 | ||||
56 303-57,75 | Kolbenring Dmr. 57,75 | 2 | ||||
56 303-58 | Kolbenring Dmr. 58 | 2 | ||||
20 | Kolbenbolzen D 15x10x47 | 1 | DIN 73121-L | |||
Kolbenbolzen D 15,01x10x47 | 1 | DIN 73121-L | ||||
Kolbenbolzen D 15,02x10x47 | 1 | DIN 73121-L | ||||
Kolbenbolzen D 15,05x10x47 | 1 | DIN 73121-L | ||||
Kolbenbolzen D 15,10x10x47 | 1 | DIN 73121-L | ||||
Kolbenbolzen D 15,20x10x47 | 1 | DIN 73121-L | ||||
21 | Drahtsprengring 15 DIN 73123 | 2 | ||||
22 | Rillenkugellager 6303 17x47x14 | 3 | DIN 625 | |||
23 | 1-00.97-05 | Ausgleichscheibe | n.B. | |||
24 | 11-841.11-0 | Dichtkappe | 1 | |||
25 | Radialdichtring A 17x30x7 | 1 | DIN 6504 | |||
26 | 11-841.14-0 | Dichtung zur Dichtkappe | 1 | |||
27 | 11-843.12-0 | Distanzring | 1 | |||
28 | Radialdichtring A 17x30x7 | 1 | DIN 6504 | |||
29 | Scheibenfeder 4x5 | 2 | DIN 6888 | |||
30 | 01-848.54-0 | Kettenrad auf Kurbelwelle | 1 |
|
