| Baugruppe Motor - Gehäuse |
| Hiweis: | ||||
| - leider gibt es zum Pitty und Wiesel Motor keine Bildtafeln, | ||||

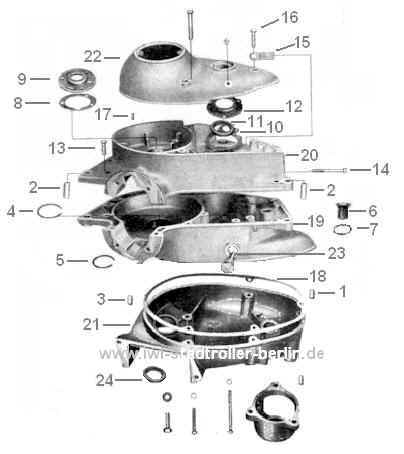

| zur besseren Darstellung ist einen veränderte Bildtafel der RT 125 /1 und SR59 eingebunden. | ||||
| - | ||||
Bild-Nr. |
Ersatzteil-Nr. |
Benennung |
Anzahl |
Bemerk. |
| 01-841.98-0 | Gehäuse komplett | 1 | ||
| E r s a t z t e i l e: | ||||
| 1 | 01-841.03-0 |
Paßring für Kupplungsdeckel | 1 | |
| 2 | 01-841.04-0 |
Paßhülse für Gehäuse | 2 | |
| 3 | 01-842.50-1 |
Zylinderkerbstift 4 h 8x12 | 1 | DIN 7 |
| 4 | 3-00.08-04 |
Sprengring für Kurbelwelle | 1 |
|
| 5 | 3-00.14-04 |
Sprengrung für Kupplungswelle | 1 | |
| 6 | 01-841.05-0 |
Ölablaßschraube | 1 | |
| 7 | -- |
Dichtring C 14x20 | 1 | DIN 7603 |
| 8 | 01-841.09-0 |
Dichtung zur Dichtkappe | 1 | |
| 9 | 01-841.10-0 | Dichtkappe mit Radialdichtring 17x30x7 | 1 | DIN E 6504 |
| - | - | Senkschraube M 4x10 (Dichtkappe) | 3 | DIN 63 |
| 10 | 01-841.12-0 | Dichtung zum Verschlußblech | 1 | |
| 11 | -- | Radialdichtring 25x35x7 | 1 | DIN E 6504 |
| 12 | 01-841.13-0 | Verschlußblech auf Antriebsseite | 1 | |
| - | -- | Zylinderschraube für Dichtkappe 4x12 | 5 | DIN 84 |
| 13 | -- | Zylinderschraube für Gehäuse BM 6x20 | 7 | DIN 89 |
| 14 | -- | Zylinderschraube für Gehäuse M 6x65 | 1 | DIN 84 |
| 15 | 01-841.14-0 | Kabelschelle - Halter für Lichtmaschinenkabel | 1 | |
| 16 | -- | Zylinderschraube für Gehäuse BM 6x50 | 1 | DIN 84 |
| 17 | -- | Zylinderkerbstift für Lichtmaschinenarretierung 2,5x10 | 1 | DIN 1473 |
| 18 | 01-841.20-0 | Dichtung zum Kupplungsdeckel | 1 | |
| 19 | 01-841.51-0 | Gehäusehälfte, links | 1 | |
| 20 | 01-841.52-0 | Gehäusehälfte, rechts | 1 | |
| 21 | 01-841.55-0 | Konsoldeckel (Kupplungsdeckel) Bild | 1 | |
| 22 | 01-841.54-0 | Lichtmaschinendeckel | 1 | |
| - | 01-841.56-0 | Lichtmaschinendeckel komplett mit Kupplungsbetätigung Bild | 1 | |
| 23 | 01-841.57-0 | Öleinfüllschraube | 1 | |
| 24 | -- | Radialdichtring 25x35x7 | 1 | DIN E 6504 |
| - | 01-841.58-0 | Verschlußstopfen zum Gehäuse | 1 | |
| - | -- | Dichtring zum Kupplungsdeckel C 6x10 | 2 | DIN 7603 |
| -- | Zylinderschraube BM 6x50 | 1 | DIN 84 | |
| -- | Zylinderschraube BM 6x60 | 2 | DIN 84 | |
| -- | Zylinderschraube BM 6x40 | 3 | DIN 84 | |
| -- | Druckschmierkopf AM 6 | 1 | DIN 71412 | |
| -- | Zylinderschraube für Abschlußdeckel BM 6x50 | 2 | DIN 84 | |
| -- | Zylinderschraube für Abschlußdeckel BM 6x65 | 2 | DIN 84 | |
| -- | Dichtring hierzu C 8x14 | 1 | DIN 7603 | |
| Radialdichtring - Antriebsseite A17x40 (Blechgekapselte Dichtung) | ||||
| Radialdichtring = Manschettendichtung =Wellendichtring = WeDi | ||||
|
