Kraftstoffbehälter
und Sitze |
|
|
|
|

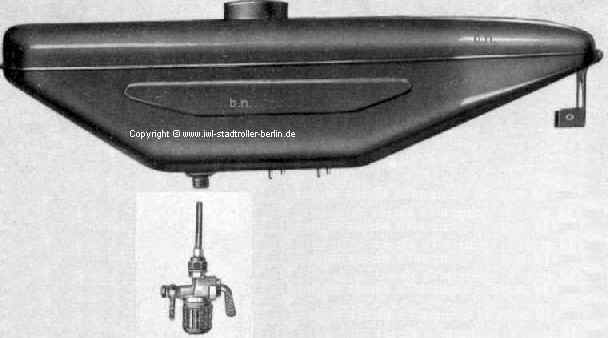

| Der als Aufsatztank ausgebildete
Kraftstoffbehälter hat ein Fassungsvermögen von etwa 12 Litern, |
| wovon bei Kraftstoffhahnstellung
'Reserve' etwa 1,5 Liter als Kraftstoffreserve entnommen werden können. |
| Der Kraftstoffbehälter wird durch
ein Spannband auf dem Haubenträger befestigt. |
| Der Kraftstoffhahn ist auf der
linken Unterseite des Kraftstoffbehälters eingeschraubt. |
|
|
|
|
|
auf dieser Werbung für
Kraftstoffhäne ist links noch ein IWL-Roller erkennbar |
|
|
|

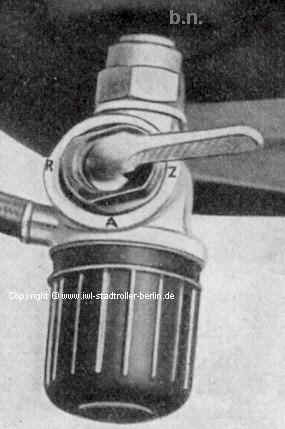

Kraftstoffhahn |
|
| Hahnstellungen: |
| Z = geschlossen |
|
| A = geöffnet (Entnahme bis 1,5 l) |
|
| R = 1,5 l Reserve kann entnommen werden
(Es besteht die Möglichkeit, daß ein anderer Kraftstoffhahn eingebaut wurde!) |
|
|
( Telieliste und
Bilder zum Kraftstoffbehälter sind im Ersatzteilkatalog für Motorroller:
Pitty,Wiesel, Berlin zu finden ) |
|
|
| Kraftstoffilter -
Reinigung |
|
|
| Der Kraftstoffilter befindet sich am Kraftstoffhahn
innerhalb der Filterglocke. |
| Der Kraftstoffilter fängt die im Kraftstoff
befindlichen Schmutzteilchen noch vor dem Abfluß in das Schwimmergehäuse des Vergasers
ab. |
| Damit die Durchflußfähigkeit nicht vermindert
wird, ist eine regelmäßige Reinigung des Filters notwendig. |
|
|

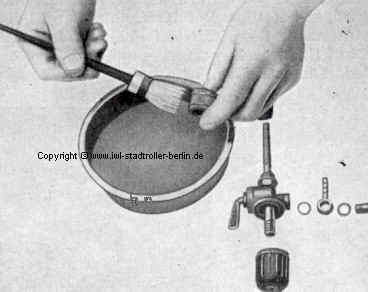

Kraftstoffilter - Reinigung |
|
|
|
| Zur Reinigung muß die Filterglocke abgeschraubt
werden. Nach Herausnahme des Siebes werden dieses und die Filterglocke in Waschbenzin oder
mit Bremsenreiniger gut ausgewaschen. Beim Wiedereinbau und Anschrauben der Filterglocke
ist zu beachten, daß die untergelegte Dichtung nicht vergessen wird. |
| Beachten:
Beim Arbeiten amn Kraftstofftank und bei der Reinigung der Anlage absolutes Rauchverbot
und kein offenes Feuer |
|
|
|
|
 |

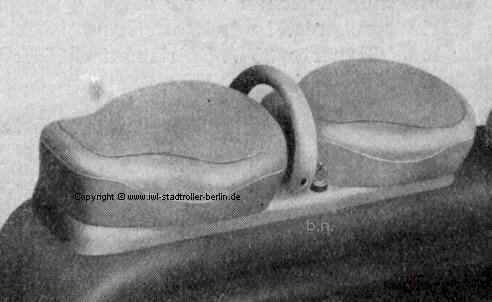

| Doppelsitz
|
| Die
Gummisitze dürfen nicht mit Benzin oder Verdünnung abgewaschen werden. |
| Als
Reinigungsmittel wird vom Gummiwerk eine Lösung aus: 40% Glyzerin, 35% Spiritus und 25%
Wasser empfohlen. |
|
|
| Der Sitz des Fahrers und Sozius ist in der Form von
Einzelsitzen (jedoch mit gemeinsamem Untergestell) mit Spiralfederkorb - Federung und
Schaumgummiauflage ausgeführt. |
|
| Durch seitliches Aufklappen des Doppelsitzes wird
die Betankung des Motorrollers ermöglicht. Gleichzeitig gelangt man an das Werkzeug im
Werkzeugkasten und kann nach Herausheben desselben mühelos durch die dabei freiwerdende
Hinterhaubenöffnung Montage an der Zündkerze durchführen; ein Sicherheitsschloß
verhindert die unbefugte Entnahme des Werkzeuges. |
|
|
|
|
|

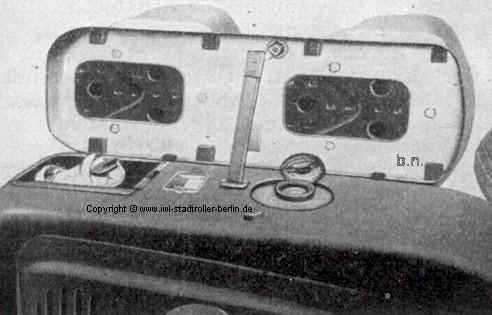

Doppelsitz, aufgeklappt |
|
|
|
|

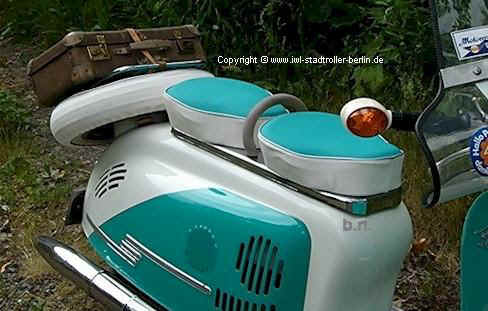

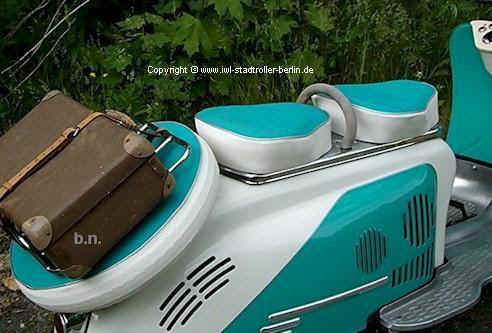

Tipp: |
Wenn die Sitze nicht mehr ganz sauber zu bekommen sind, trotz
"Feinwäsche" in einer Waschmaschine.oder ...... . |
|
Ihre Substanz jedoch ganz
o.K. ist, findet man(n) sicher in seinem Ort noch einen Autosatler, welcher sein Handwerk
versteht . |
Vom Vorteil ist es, einen Sitz
zur "Anprobe" den Satler zu überlassen. |
|
|
|
|
|
